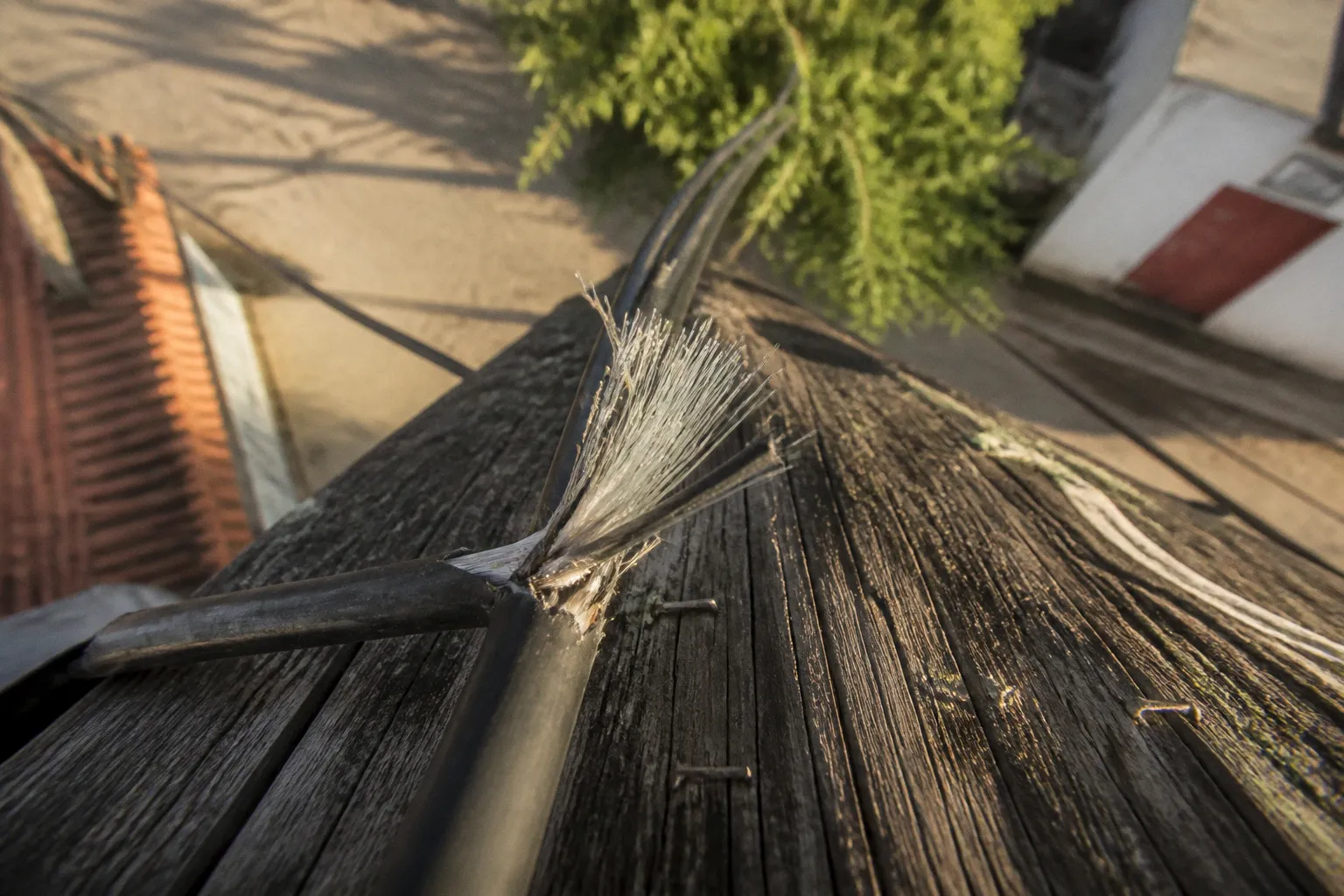

Atenuación en fibra óptica: fallos comunes y su solución

Esa cifra no miente: la señal ha perdido fuerza en algún punto del trayecto y el receptor ya no alcanza a interpretarla. La atenuación es, con diferencia, uno de los quebraderos de cabeza más recurrentes en cualquier despliegue —urbano o rural— y casi siempre responde a una causa concreta, identificable y corregible si se aplica el método adecuado.

El problema es que una red puede seguir «bien conectada» y, aun así, quedar fuera de servicio. Basta un conector contaminado, un empalme mediocre, una curvatura demasiado cerrada o varios decibelios que no se incluyeron en el presupuesto inicial. Entender las causas de la atenuación de fibra óptica y sus soluciones permite pasar de la intuición a un diagnóstico ordenado. La diferencia se nota especialmente en los tendidos rurales, donde cada desplazamiento, cada arqueta y cada hora de búsqueda tienen un coste elevado.

Límites normativos y estándares de pérdida de potencia

Antes de salir a la calle con un OTDR hay que tener claros los números que dicta la normativa y, sobre todo, los que admite el diseño concreto del enlace. La norma TIA-568 establece referencias de pérdida que un instalador no debería rebasar si quiere entregar una red certificable. Sin ese baremo, cualquier medición se convierte en una opinión: un valor puede parecer aceptable en una pantalla y ser excesivo cuando se suma al resto de eventos del trayecto.

Para un conector de fibra óptica, la pérdida máxima permitida se sitúa en 0,75 dB, aunque en instalaciones de alta calidad se trabaja con holguras mucho más estrechas: por debajo de 0,3 dB por conector. Esta diferencia no es cosmética. En un enlace con seis conectores, esos 0,3 dB adicionales en cada uno suman 1,8 dB, una cantidad suficiente para dejar sin margen a un tendido que, sobre el papel, parecía correcto.

En el caso del cable de fibra monomodo, la atenuación máxima permitida en exteriores es de 0,5 dB/km tanto a 1310 nm como a 1550 nm. En interiores, el estándar tolera hasta 1,0 dB/km en esas mismas ventanas. Si el plan de despliegue contempla 10 km de planta externa, el presupuesto teórico de pérdida solo por la fibra alcanza los 5 dB. A esa cifra todavía hay que añadir conectores, empalmes, posibles elementos pasivos y un margen que permita absorber pequeñas variaciones de instalación y envejecimiento.

Para fibra multimodo —50/125 µm y 62,5/125 µm— los límites cambian según la longitud de onda: 3,5 dB/km a 850 nm y 1,5 dB/km a 1300 nm. En estos enlaces el margen se reduce más rápido porque las distancias típicas son más cortas, pero los coeficientes de atenuación son más altos. No tiene sentido aplicar el mismo presupuesto a una red multimodo de edificio que a un tramo monomodo entre dos localidades.

La atenuación nunca se elimina por completo: existe una pérdida intrínseca por absorción y dispersión del material. La meta no es llegar a cero, sino mantener la pérdida dentro del presupuesto calculado para cada enlace.

El presupuesto de potencia debe diseñarse antes de tender el primer metro de cable. La suma básica incluye la longitud de la fibra multiplicada por su coeficiente de atenuación, la pérdida prevista en cada empalme, la de cada conector y un margen de seguridad, habitualmente de 3 dB. El resultado debe compararse con la potencia de transmisión y la sensibilidad del receptor. Si el total supera ese umbral, el enlace fallará aunque todos los conectores estén aparentemente bien colocados.

En la práctica, conviene separar dos conceptos que a menudo se mezclan:

• La atenuación propia de la fibra, relacionada con el material, la longitud del tramo y la longitud de onda empleada.
• Las pérdidas introducidas por la instalación, que aparecen en conectores, empalmes, curvaturas, aplastamientos o componentes pasivos.

Esta distinción ayuda a no perder tiempo. Si la pérdida crece de manera progresiva a lo largo de todo el tramo, hay que revisar el tipo de fibra, la longitud de onda y el propio presupuesto. Si aparece como un salto localizado, la sospecha debe dirigirse a un evento concreto: un empalme, una conexión o un daño físico.

Impacto de las curvaturas y el radio de giro en la señal

Las curvaturas son uno de los fallos más silenciosos de una instalación. Se producen cuando la luz intenta seguir un recorrido que la geometría del núcleo ya no puede mantener y parte de ella escapa hacia el revestimiento. El resultado es una pérdida de potencia que puede aparecer de forma inmediata o hacerse evidente cuando cambian la temperatura, la tensión mecánica o la posición del cable.

Conviene distinguir dos tipos:

• Macrocurvaturas: son dobleces visibles, superiores al radio mínimo de curvatura especificado por el fabricante. Un cable almacenado en una arqueta demasiado pequeña, un lazo de servicio excesivamente cerrado o una bandeja mal dimensionada suelen entrar en esta categoría.
• Microcurvaturas: son deformaciones microscópicas provocadas por presión mecánica, aplastamiento, vibraciones, instalación junto a fuentes de calor o montaje sobre superficies que dañan la cubierta. No siempre se ven a simple vista, pero suelen aparecer en una traza de OTDR o al comparar las mediciones en distintas longitudes de onda.

La regla operativa es sencilla: hay que respetar siempre el radio mínimo de curvatura indicado por el fabricante. Como referencia, suele situarse entre 10 y 20 veces el diámetro exterior del cable, aunque el valor exacto depende de si el cable está bajo tensión, en reposo o sometido a condiciones especiales de instalación.

El error más común consiste en respetar el radio durante el tendido y olvidarlo después. El cable puede salir correctamente de la bobina y quedar forzado al cerrar una caja de empalme, detrás de una bandeja o en el interior de un armario. También es frecuente dejar el sobrante enrollado con un diámetro demasiado pequeño porque «hay que hacer sitio». Ese sobrante no es decorativo: forma parte del diseño mecánico del enlace y debe conservar una geometría que no fuerce la fibra.

Durante el tendido hay que evitar las tensiones residuales. Tirar del cable más allá de la fuerza recomendada, arrastrarlo sobre una superficie abrasiva o utilizar elementos de sujeción demasiado rígidos puede dañar la estructura interna sin dejar una marca evidente en la cubierta. En el almacenamiento, lo adecuado es utilizar las bobinas originales o soportes curvos que mantengan la forma del cable sin pellizcarlo.

En climas como el nicaragüense, las variaciones térmicas entre el día y la noche pueden agravar una instalación ya comprometida. Una curva ajustada al amanecer puede quedar sometida a más tensión al cambiar la temperatura o al calentarse una canalización expuesta al sol. En zonas rurales, además, los tendidos aéreos y las canalizaciones con mantenimiento irregular están más expuestos a vibraciones, movimientos de postes, inundaciones y reparaciones improvisadas.

Por eso, antes de cerrar una canalización conviene verificar cada cambio de dirección y cada caja de paso. Si la pérdida aparece después de una intervención, no hay que descartar que el problema esté en la forma en que se recolocó el cable, aunque el enlace funcionase correctamente antes de abrir la arqueta.

Protocolos de limpieza y compatibilidad de conectores

La suciedad es una de las causas más habituales de pérdida óptica elevada. Polvo, aceites de la piel, residuos de gel de empalme o condensación en zonas húmedas se depositan en las caras finales de los conectores y degradan la señal antes de que empiece a viajar por la fibra. Un conector puede parecer limpio a simple vista y, sin embargo, tener partículas suficientes para elevar la pérdida o provocar una reflexión problemática.

La solución no es soplar, frotar con la ropa o conectar y desconectar varias veces. Hace falta un protocolo riguroso de inspección y limpieza aplicado antes de cada conexión:

1. Inspección visual con microscopio de fibra óptica. Un aumento de 200× como mínimo permite detectar polvo, grasa, arañazos, restos de material o daños en la cara final. Si se observa cualquier mota o marca sospechosa, no conviene conectar.

2. Limpieza en seco con un limpiador tipo cassette o con un bastoncillo específico para el tipo de conector. Es la opción más rápida y práctica en campo, siempre que se utilice material diseñado para superficies ópticas.

3. Limpieza húmeda, con alcohol isopropílico de alta pureza, superior al 99 %, y un bastoncillo libre de pelusas, solo cuando la limpieza en seco no sea suficiente. El alcohol de farmacia y los limpiadores genéricos pueden dejar residuos o contener aditivos inadecuados.

4. Reinspección después de limpiar. El conector debe verse nítido, sin restos, manchas ni fibras sueltas. Si continúa sucio, se repite el proceso con material nuevo; no se debe reutilizar un bastoncillo contaminado.

5. Protección inmediata. Cuando un conector no está conectado, debe llevar su tapón protector. Dejarlo expuesto sobre una mesa o dentro de una caja abierta es una forma rápida de volver a contaminarlo.

El proceso lleva menos de un minuto y ahorra horas de diagnóstico. Debe formar parte del procedimiento estándar de cualquier cuadro de patcheo, caja de empalme o equipo de transmisión. La limpieza no es una tarea secundaria reservada para cuando aparece una alarma: es una condición previa para que la medición tenga sentido.

Ahora bien, limpiar no basta si se mezclan tipos de conector. Los pulidos UPC —plano— y APC —con un ángulo de 8 grados— no son intercambiables. Si se conectan directamente, se provoca una pérdida de retorno elevada y, lo que es peor, pueden producirse daños físicos permanentes en las caras finales. Los conectores APC, identificados habitualmente por su cuerpo verde, requieren acopladores APC compatibles.

También hay que prestar atención a los adaptadores, latiguillos y paneles de parcheo. Un equipo puede utilizar una interfaz UPC mientras la infraestructura pasiva se ha terminado en APC, o al contrario. El problema no siempre aparece como una ausencia total de señal: puede manifestarse como una potencia inestable, errores intermitentes o una pérdida de retorno que afecta a determinados equipos.

Llevar un inventario visual claro y etiquetar las patcheras con el tipo de conector evita este error. La identificación debe ser visible incluso con el armario abierto a medias y no depender de que la persona que realiza la intervención conozca la instalación de memoria.

Muchos problemas de atenuación se resuelven mediante una inspección y una limpieza adecuadas. Un microscopio, un limpiador apropiado y un minuto de paciencia suelen ser más útiles que empezar a sustituir equipos sin diagnóstico.

Diagnóstico avanzado mediante reflectometría (OTDR)

Cuando el presupuesto de pérdida está bien calculado, los conectores están limpios y el enlace sigue sin dar servicio, hay que localizar el evento exacto. Ahí entra el reflectómetro de dominio de tiempo óptico (OTDR), un instrumento que lanza pulsos de luz por la fibra y analiza la retrodispersión para construir un mapa del enlace evento por evento.

La traza permite observar cambios de pendiente, reflexiones y pérdidas localizadas. Con ella se puede estimar:

• La distancia hasta el fallo, algo decisivo cuando el cable está enterrado, en fachada o tendido entre varias localidades.
• La pérdida de cada evento individual, incluidos empalmes, conectores, dobleces, grietas o extremos abiertos.
• La pérdida de retorno, especialmente relevante en enlaces con conectores APC y en sistemas sensibles a las reflexiones.
• La pérdida total del tramo, que puede compararse con el presupuesto calculado durante el diseño.
• La continuidad de la fibra, incluso cuando el problema no provoca un corte completo, sino una degradación progresiva.

La interpretación de la traza exige cierta disciplina. Un evento reflectivo y bien definido suele apuntar a un conector, un extremo abierto o una discontinuidad importante. Un evento no reflectivo puede corresponder a un empalme por fusión o a una curvatura. Si el nivel de retrodispersión cambia de forma brusca, hay que revisar si se ha seleccionado correctamente el índice de refracción, la longitud de onda y el tipo de fibra.

Para obtener una traza útil, conviene seguir varias pautas:

1. Elegir la duración del pulso según la distancia. Los pulsos largos permiten alcanzar eventos más lejanos, pero reducen la resolución y pueden ocultar dos eventos cercanos. Los pulsos cortos ofrecen más detalle en tramos breves, aunque pierden alcance.

2. Utilizar bobinas de lanzamiento y recepción cuando se necesite medir correctamente el primer y el último conector. Sin ellas, los extremos del enlace pueden quedar dentro de las zonas muertas del instrumento.

3. Trabajar con la longitud de onda operativa. En monomodo, las pruebas habituales se realizan a 1310 nm o 1550 nm. Si se sospechan microcurvaturas, conviene disparar también a 1625 nm, ya que las pérdidas por curvatura suelen hacerse más evidentes en esa ventana.

4. Comparar ambos sentidos cuando sea posible. Un empalme puede parecer mejor o peor según la dirección de la medición, debido a las diferencias de retrodispersión entre fibras. La medición bidireccional ayuda a evitar interpretaciones erróneas.

5. Documentar cada evento con su distancia, pérdida, reflectancia y tipo. Un histórico de OTDR por enlace permite detectar degradaciones lentas antes de que se produzca una interrupción completa.

Un registro histórico resulta especialmente útil en redes rurales y en tramos expuestos a humedad, vibraciones o trabajos de terceros. Si un conector pasa de 0,2 a 0,6 dB en seis meses, el dato avisa de una degradación antes de que llegue la caída total. Sin esa referencia, el técnico solo verá el valor actual y tendrá más dificultades para saber si se trata de un fallo nuevo o de una condición que lleva meses empeorando.

Eso sí, el OTDR no lo hace todo. Para certificar la pérdida de inserción de extremo a extremo se necesita un medidor de potencia óptica y una fuente de luz, es decir, un conjunto LSPM. El OTDR localiza eventos distribuidos y ayuda a entender la estructura del enlace, pero la cifra total que certifica la entrega de una instalación es la obtenida con el LSPM.

Ambos instrumentos deben utilizarse en secuencia, no como alternativas. El LSPM responde a la pregunta «¿cuánta potencia se ha perdido en todo el enlace?». El OTDR responde a «¿dónde se ha perdido y qué tipo de evento lo provoca?». Confundir esas funciones suele generar diagnósticos incompletos.

Optimización de empalmes por fusión en redes de alta calidad

Los empalmes son los puntos donde más se juega el presupuesto de pérdida. La norma TIA/EIA permite un máximo de 0,3 dB por empalme por fusión, pero en despliegues de calidad se busca una cifra inferior. 0,1 dB es un valor habitual en empalmes bien ejecutados y con el equipo correctamente preparado.

La diferencia entre 0,1 y 0,3 dB se nota en cascada. En un backbone con 20 empalmes, la diferencia acumulada alcanza 4 dB de margen para el resto del enlace. Cuando la red incluye varios tramos, cajas de empalme y reparaciones, esos decibelios pueden decidir si el receptor trabaja con margen o cerca de su límite.

Para obtener empalmes consistentes hay que controlar varias variables:

• Estado de la cortadora. Una cuchilla desafilada produce ángulos de corte fuera de especificación. El alineador automático de la fusionadora puede compensar pequeñas desviaciones, pero no hace milagros. La cuchilla debe mantenerse y renovarse según el modelo, el número de cortes y el tipo de fibra.
• Preparación de la fibra. Hay que retirar la cubierta sin marcar el vidrio, eliminar completamente los residuos y limpiar la fibra antes de colocarla en la fusionadora. Una mota en la cara de la fibra se traduce en un empalme con pérdida elevada.
• Calidad del corte. El extremo debe quedar limpio, perpendicular y sin astillas. Si la inspección visual muestra una fractura o una geometría irregular, lo correcto es volver a cortar, no confiar en que el arco de fusión ocultará el defecto.
• Programa de fusión adecuado. Las fusionadoras modernas detectan el tipo de fibra y ajustan el arco, pero conviene verificar que el perfil seleccionado coincide con la fibra que se está empalmando: monomodo G.652, G.657, multimodo OM3, OM4 u otra especificación compatible. Mezclar programas es una fuente frecuente de empalmes anómalos.
• Control del entorno. El polvo, la humedad, el viento y las vibraciones afectan al proceso. En campo, la fusionadora debe trabajar protegida y sobre una superficie estable. Una carpa o una protección equivalente no es un lujo cuando se empalma en una arqueta o en una zona expuesta.
• Protección mecánica. Hay que utilizar manguitos termorretráctiles, habitualmente de 60 mm, y respetar el ciclo de calentamiento. Un empalme sin protección mecánica puede acabar fallando por tracción, vibración o movimientos dentro de la caja.
• Orden dentro de la caja. Los tubos y fibras no deben quedar cruzados ni sometidos a radios cerrados. Una buena fusión puede perder sus prestaciones si la bandeja se cierra forzando el recorrido.

La cifra que muestra la fusionadora es una estimación, no una certificación definitiva. Puede orientar durante el trabajo, pero la aceptación del enlace debe apoyarse en las mediciones de potencia y en la reflectometría. Si el valor calculado por la fusionadora es excelente y el OTDR muestra una pérdida alta, hay que revisar el conjunto: limpieza, corte, configuración, curvatura y referencia de medición.

También es importante documentar la pérdida de cada empalme en el informe de entrega. Estos datos son valiosos para futuras operaciones de mantenimiento. Un empalme que pasa de 0,08 a 0,4 dB después de una tormenta, una obra o una entrada de agua indica degradación y permite intervenir antes del corte total.

Hoja de ruta para el siguiente despliegue

La atenuación no se combate con un único instrumento. Se controla mediante un protocolo encadenado: presupuesto antes de tender, respeto del radio de curvatura durante la instalación, inspección y limpieza antes de cada conexión, OTDR para localizar eventos y LSPM para certificar el resultado.

En una red urbana, este método reduce las devoluciones y las visitas repetidas. En una red rural, donde los tramos son más largos y el acceso puede depender del estado de los caminos, evita además que un fallo sencillo termine convirtiéndose en una jornada completa de búsqueda. El objetivo no es medir más por medir, sino que cada prueba responda a una pregunta concreta.

En el próximo proyecto conviene consolidar tres hábitos:

• Preparar un kit mínimo de certificación con microscopio de inspección, limpiador en seco, material de limpieza húmeda, OTDR y LSPM. No hace falta elegir el modelo más caro, pero sí uno que cubra las longitudes de onda operativas de la red y permita guardar los resultados.
• Estandarizar la limpieza como paso obligatorio antes de cada conexión. El procedimiento debe estar escrito, ser conocido por el equipo y aplicarse también durante las intervenciones de mantenimiento, no solo en la entrega inicial.
• Llevar un registro histórico de cada enlace con pérdidas por empalme, valores de OTDR, mediciones LSPM, fechas de inspección y trabajos realizados. Sin datos solo queda la intuición; con datos se puede gestionar la degradación.
• Revisar las cajas y reservas de cable antes de cerrar una intervención. La forma en que queda colocado el cable puede ser tan importante como la calidad de la fusión.
• Comparar la medición final con el presupuesto inicial. Si la diferencia no se explica por un evento localizado, no conviene dar el enlace por bueno solo porque haya sincronizado durante unos minutos.

Una red bien diseñada, bien tendida y bien medida no elimina la física de la fibra, pero mantiene sus pérdidas dentro de un margen controlable. Y cuando aparece un problema de conexión en una red de fibra óptica rural, la respuesta no debería consistir en sustituir equipos al azar o repetir conexiones sin inspeccionarlas. Hay que calcular, observar y medir en el orden correcto.

La atenuación tiene causas concretas y, en la mayoría de los casos, también soluciones concretas: un radio de giro respetado, una cara final limpia, un empalme correctamente ejecutado o una traza de OTDR interpretada con criterio. Cuando el procedimiento está documentado, el fallo deja de ser un misterio y se convierte en una intervención localizada.
