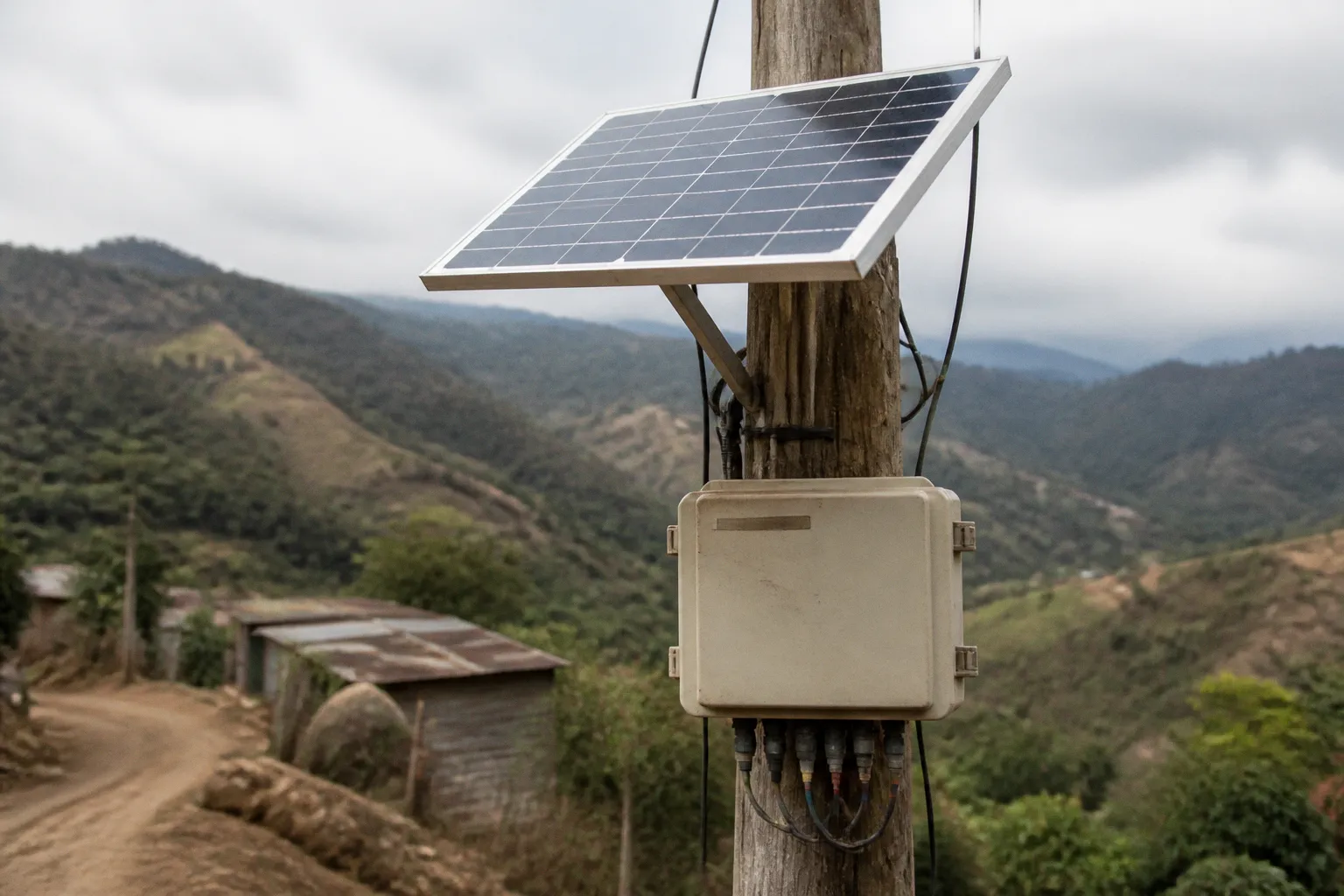

Energía solar para nodos de red: guía de instalación

El cálculo parte del consumo real del equipo, de la radiación disponible durante el mes menos favorable y de las pérdidas acumuladas en batería, regulador, cableado y conversión eléctrica.

Un panel de 50 W puede ser suficiente para un nodo básico en determinadas condiciones. No existe, sin embargo, una potencia universal. El mismo equipo puede funcionar con estabilidad en una zona y sufrir cortes recurrentes en otra si cambian la sombra, la orientación, la temperatura, la longitud del cable o la radiación solar mínima local.

En Nicaragua, la alimentación solar permite desplegar conectividad en comunidades donde la red eléctrica no llega, presenta interrupciones o no resulta viable para un punto aislado. La solución técnica debe integrar tres elementos: red de comunicaciones, sistema fotovoltaico y procedimiento de mantenimiento. Si uno de ellos se diseña de forma deficiente, la disponibilidad del nodo cae aunque los demás componentes sean adecuados.

Arquitectura de un nodo autónomo

Un nodo solar comunitario suele combinar un equipo de red, una batería, un panel fotovoltaico y un regulador de carga. En configuraciones más completas se añade monitorización remota, protección eléctrica y una carcasa preparada para exterior.

La arquitectura básica incluye:

• Equipo de comunicaciones. Puede ser un router, un punto de acceso, un dispositivo de malla o un microcontrolador de bajo consumo.
• Panel fotovoltaico. Convierte la radiación solar en corriente eléctrica. Su potencia debe relacionarse con el consumo diario y con la radiación del periodo más desfavorable.
• Regulador de carga. Gestiona la energía que llega del panel y controla la carga de la batería. El controlador Freifunk OpenMPPT forma parte de las configuraciones abiertas compatibles con ISEMS.
• Batería. Mantiene el nodo activo durante la noche y durante los periodos de baja radiación.
• Cableado y protecciones. Determinan parte de las pérdidas y reducen el riesgo de cortocircuitos, sobrecargas o daños por conexión incorrecta.
• Sistema de monitorización. Permite observar tensión, carga, consumo y estado energético sin desplazarse continuamente al emplazamiento.

El consumo del nodo no depende solo del router. Hay que sumar el gasto de los radios activos, el almacenamiento, los conversores de tensión y cualquier sensor o equipo auxiliar. Una cámara, un enlace inalámbrico de largo alcance o un módem adicional pueden modificar por completo el dimensionamiento.

LibreRouter para redes comunitarias

LibreRouter fue diseñado para redes comunitarias y utiliza tres transmisores de radio: uno en 2,4 GHz y dos en 5,8 GHz. El equipo dispone de 128 MB de RAM y 16 MB de almacenamiento. Puede alimentarse mediante batería, energía solar o red eléctrica.

La separación de radios permite asignar funciones distintas dentro de la red. Por ejemplo, una banda puede utilizarse para el acceso de usuarios y otra para el enlace inalámbrico entre nodos. Esta configuración debe definirse según la topología, la distancia, la ocupación del espectro y la capacidad disponible en cada enlace.

Más radios implican más posibilidades de diseño, pero también pueden elevar el consumo. El cálculo debe utilizar la potencia eléctrica del equipo en el modo de operación que se va a mantener durante la mayor parte del día. No basta con consultar la potencia máxima de la fuente de alimentación.

También conviene distinguir entre:

• Consumo en espera, cuando las interfaces tienen una actividad reducida.
• Consumo de operación normal, con tráfico de usuarios y enlaces activos.
• Consumo máximo, durante picos de transmisión, arranque o carga elevada.
• Consumo del sistema completo, que añade las pérdidas del regulador, los convertidores y el cableado.

La alimentación solar para nodos de red debe dimensionarse con el último de estos valores, no con el consumo aislado del router.

Nodos de bajo consumo

No todos los proyectos necesitan un router con varios radios. En redes de telemetría o mensajería de baja velocidad, pueden utilizarse dispositivos basados en microcontroladores. En configuraciones como Meshtastic, los nRF52840 suelen preferirse frente a los ESP32 cuando la prioridad es reducir el consumo energético.

La diferencia afecta directamente al tamaño del panel y de la batería. Un dispositivo que transmite pequeñas cantidades de datos y permanece la mayor parte del tiempo en reposo puede funcionar con un sistema fotovoltaico mucho más pequeño que un punto de acceso que mantiene varios enlaces inalámbricos activos.

La elección debe partir del servicio que se quiere prestar:

Dimensionamiento fotovoltaico basado en radiación local

El dimensionamiento debe responder a una pregunta concreta: ¿cuánta energía necesita el nodo cada día y cuánta energía puede producir el panel durante el periodo de menor radiación?

La fórmula de partida es:

Energía diaria necesaria = potencia media del sistema × horas de funcionamiento

Si un sistema consume 8 W de media y permanece activo durante 24 horas, la demanda diaria teórica es de 192 Wh. Ese resultado no incluye pérdidas. Para obtener una estimación operativa hay que aplicar un factor de eficiencia global. La referencia utilizada habitualmente para este tipo de cálculo se sitúa entre 0,75 y 0,85.

La producción diaria estimada del panel puede expresarse así:

Energía producida = potencia del panel × horas solares equivalentes × eficiencia del sistema

Las horas solares equivalentes no son las horas de luz del día. Representan el número de horas en las que el panel produciría a su potencia nominal bajo una irradiancia de referencia. El valor debe obtenerse para la ubicación concreta y para el mes con menos sol del año.

La calculadora solar desarrollada por Coolab para proyectos de comunicación comunitaria utiliza precisamente este criterio: consumo de los equipos y radiación del mes más desfavorable. Es una metodología más fiable que calcular con la media anual, porque la media puede ocultar periodos de déficit energético.

Procedimiento de cálculo

1. Medir el consumo del nodo en condiciones reales.

Hay que registrar el equipo durante un periodo representativo. El consumo de un router sin usuarios no sirve para dimensionar un nodo que dará servicio a una comunidad.

2. Separar los consumos permanentes y variables.

Un radio activo durante todo el día no debe tratarse igual que una interfaz que solo transmite de forma puntual. La carga media debe incluir el patrón de uso esperado.

3. Convertir la demanda a vatios-hora.

La potencia expresada en vatios debe multiplicarse por las horas de funcionamiento. El resultado permite comparar consumo y producción fotovoltaica.

4. Aplicar las pérdidas del sistema.

Regulador, batería, cableado y conversores reducen la energía útil. Utilizar una eficiencia global de entre 0,75 y 0,85 ofrece una primera aproximación, pero el diseño final debe considerar las características concretas de cada componente.

5. Utilizar la radiación mínima local.

El mes más desfavorable determina la potencia mínima del panel. La radiación promedio anual no garantiza autonomía durante los periodos de lluvia o nubosidad.

6. Comprobar la reserva de batería.

La batería debe cubrir el consumo nocturno y los intervalos sin producción solar. La capacidad nominal no equivale a capacidad útil: la profundidad de descarga y la tecnología de la batería modifican la energía disponible.

7. Verificar el resultado con el hardware elegido.

El regulador debe soportar la tensión y la corriente del panel. La batería debe ser compatible con el sistema. El equipo de red debe recibir una tensión estable.

La unidad correcta para comparar el nodo y el panel es el vatio-hora diario. La potencia del panel, por sí sola, no describe la autonomía del sistema.

Ejemplo de cálculo

Supongamos un nodo con un consumo medio de 8 W durante 24 horas:

• Demanda teórica: 8 W × 24 h = 192 Wh diarios.
• Demanda corregida con una eficiencia global de 0,80: 192 Wh ÷ 0,80 = 240 Wh diarios.
• Con 5 horas solares equivalentes en el mes más desfavorable: 240 Wh ÷ 5 h = 48 W de potencia fotovoltaica mínima teórica.

El resultado se aproxima a un panel de 50 W. La cifra no significa que cualquier panel de 50 W vaya a mantener el nodo activo. El cálculo todavía debe comprobar la sombra, la temperatura, la inclinación, la capacidad útil de la batería, el cableado y la radiación real del emplazamiento.

Si la ubicación solo dispone de 3 horas solares equivalentes en el periodo crítico, la potencia mínima teórica subiría a 80 W antes de incorporar márgenes adicionales. El mismo router exige una instalación distinta.

Batería y reserva energética

La batería determina cuánto tiempo puede continuar funcionando el nodo cuando el panel no produce suficiente energía. Es el componente que absorbe la variabilidad diaria de la radiación.

En una batería de 12 V y 18 Ah, la capacidad nominal es:

12 V × 18 Ah = 216 Wh

Esa cifra es teórica. La energía utilizable será inferior. Hay que descontar la profundidad de descarga admisible, las pérdidas internas, la temperatura y el envejecimiento. Una batería de plomo-ácido no debe tratarse como si toda su capacidad nominal estuviera disponible en cada ciclo.

El nodo debe mantener una reserva suficiente para:

• La noche completa.
• Uno o varios días con producción reducida.
• El consumo adicional de arranques y picos de tráfico.
• La pérdida progresiva de capacidad de la batería.
• Los intervalos entre visitas de mantenimiento.

El número de días de autonomía no puede fijarse sin conocer la radiación local, el servicio esperado y la capacidad de reposición logística. Un nodo situado cerca de la comunidad puede admitir revisiones frecuentes. Un nodo instalado en una zona remota necesita más reserva y más capacidad de monitorización.

La elección entre plomo-ácido y litio también cambia el diseño. La tecnología de batería afecta a la profundidad de descarga, el peso, la gestión electrónica, el coste y la respuesta térmica. No se debe presentar una tecnología como universalmente superior sin medir las condiciones climáticas, la disponibilidad de repuestos y la capacidad local de mantenimiento.

ISEMS: control y monitorización del nodo solar

ISEMS, o Independent Solar Energy Mesh System, combina hardware y software libre para monitorizar routers solares autónomos. El sistema puede mostrar información a través de una aplicación web y utilizar el controlador solar de hardware abierto Freifunk OpenMPPT.

La monitorización convierte un fallo invisible en un dato operativo. Sin ella, el equipo puede parecer desconectado por múltiples causas:

• Batería descargada.
• Panel sombreado.
• Regulador sin alimentación.
• Cable suelto o deteriorado.
• Exceso de consumo.
• Fallo del router.
• Pérdida del enlace de transporte.
• Problema de enrutamiento o de configuración de radio.

El sistema de supervisión debe registrar, como mínimo:

• Tensión de la batería.
• Estado de carga.
• Corriente procedente del panel.
• Consumo del nodo.
• Tiempo acumulado de funcionamiento.
• Reinicios del equipo.
• Disponibilidad del enlace inalámbrico.
• Latencia hacia los siguientes saltos de la red.

La latencia no sustituye a la medición energética. Un nodo puede responder a las pruebas de red durante unos minutos y quedar fuera de servicio cuando la batería alcanza un nivel crítico. Por eso el diagnóstico debe cruzar métricas de conectividad y de energía.

Gestión de la carga

El regulador tiene tres funciones operativas:

1. Recibir la energía del panel.

2. Cargar la batería dentro de sus límites.

3. Suministrar una salida estable al equipo de comunicaciones.

El modelo OpenMPPT utiliza seguimiento del punto de máxima potencia para extraer energía del panel de forma más eficiente que un regulador básico en determinadas condiciones. La mejora efectiva depende del panel, la tensión del sistema, la temperatura y el perfil de radiación.

El regulador debe seleccionarse a partir de:

• Tensión nominal de la batería.
• Tensión máxima del panel.
• Corriente máxima de carga.
• Corriente consumida por el nodo.
• Compatibilidad con el sistema de monitorización.
• Protección frente a sobrecarga y descarga profunda.
• Condiciones térmicas de la caja.

La ventilación del regulador es relevante. Una caja estanca protege frente a lluvia y polvo, pero puede acumular calor. La protección ambiental y la disipación térmica deben resolverse juntas.

Montaje físico del panel y la electrónica

La ubicación del panel tiene una influencia directa sobre la producción. La sombra parcial puede reducir la energía generada de forma desproporcionada, especialmente cuando afecta a una parte relevante del módulo o aparece durante las horas de mayor radiación.

El panel debe colocarse:

• Sin sombras producidas por árboles, postes, edificios o estructuras.
• Con una orientación coherente con la trayectoria solar del emplazamiento.
• Con una inclinación mínima de 10 grados respecto al suelo.
• Al menos 30 cm por encima del suelo o de la superficie de montaje.
• Con una estructura rígida y protegida frente a vibraciones.
• Con el cableado fijado y protegido contra agua, rozamiento y animales.

La inclinación mínima de 10 grados facilita la autolimpieza por lluvia y reduce la acumulación de polvo. Una instalación completamente horizontal retiene más suciedad y puede acumular agua. La elevación de al menos 30 cm mejora la ventilación y reduce el riesgo de sobrecalentamiento cerca de superficies calientes.

La estructura no debe apoyarse directamente sobre una cubierta metálica sin estudiar la transmisión térmica. El panel puede calentarse más por efecto de la superficie inferior. La temperatura elevada reduce el rendimiento eléctrico y acelera el envejecimiento de algunos componentes.

Caja y protección del nodo

La carcasa debe proteger la electrónica sin bloquear la disipación térmica. Una caja resistente a la intemperie no resuelve por sí sola la condensación, el calor ni la entrada de insectos.

El diseño debe contemplar:

• Sellado de entradas de cable.
• Prensaestopas adecuados.
• Fijación de la batería para impedir desplazamientos.
• Separación entre componentes que generen calor.
• Acceso para sustituir fusibles y revisar conexiones.
• Drenaje controlado de condensación cuando sea necesario.
• Protección física frente a manipulación no autorizada.
• Distancia suficiente entre la electrónica y zonas expuestas a filtraciones.

La batería no debe quedar suelta dentro de la caja. El movimiento puede dañar terminales y conexiones. Los cables deben tener longitud suficiente para evitar tensión mecánica, pero no formar bucles innecesarios que dificulten la inspección.

Secuencia segura de conexión

La puesta en marcha exige respetar el orden de conexión. En sistemas con regulador solar, la batería debe conectarse antes que el panel. De esta forma, el regulador detecta primero la tensión del sistema.

La secuencia recomendada es:

1. Revisar la polaridad de todos los cables con un multímetro.

2. Comprobar que la tensión de la batería coincide con la configuración del regulador.

3. Conectar el regulador a la batería.

4. Confirmar que el regulador reconoce el sistema y muestra un estado normal.

5. Conectar el panel fotovoltaico al regulador.

6. Verificar la corriente de carga cuando exista radiación suficiente.

7. Conectar la salida regulada al equipo de red.

8. Comprobar el arranque, el enlace inalámbrico y la monitorización.

9. Registrar las tensiones y corrientes iniciales como referencia de mantenimiento.

Conectar primero el panel puede impedir que el regulador identifique correctamente la tensión de la batería. También puede provocar un funcionamiento anómalo o daños en el equipo. La polaridad invertida presenta un riesgo adicional y debe descartarse antes de energizar cada etapa.

El montaje debe incluir fusibles o protecciones adecuadas al circuito. La intensidad nominal no se elige por aproximación. Hay que considerar la corriente máxima, la sección del conductor y la capacidad de interrupción del dispositivo de protección.

Errores habituales durante la instalación

1. Dimensionar por la potencia del panel.

Un panel de 50 W no garantiza 50 W constantes. La producción depende de la radiación, la temperatura, la orientación y las pérdidas.

2. Usar la radiación media anual.

El sistema puede funcionar durante varios meses y fallar en la temporada de menor producción. El dimensionamiento debe utilizar el mes más desfavorable.

3. Medir solo el router.

El regulador, los conversores, los radios adicionales y los sensores también consumen energía.

4. Instalar el panel bajo una sombra parcial.

Una sombra que parece pequeña durante la inspección puede repetirse varias horas al día y reducir la carga acumulada.

5. Colocar el panel directamente sobre el suelo.

La suciedad, la humedad, el sombreado y la falta de ventilación aumentan el riesgo de pérdida de rendimiento.

6. Conectar el panel antes que la batería.

El regulador puede no detectar correctamente la tensión del sistema. La batería debe ser la primera conexión.

7. Confundir capacidad nominal y capacidad útil.

Una batería de 216 Wh no entrega necesariamente 216 Wh utilizables en cada ciclo.

8. Cerrar la electrónica en una caja sin estudiar el calor.

La estanqueidad no debe convertirse en una cámara térmica.

9. No registrar el estado inicial.

Sin valores de referencia, es difícil determinar si una caída de producción se debe al panel, a la batería o al cableado.

10. No prever mantenimiento local.

Un sistema de código abierto facilita la reparación, pero requiere herramientas, documentación y personas capaces de interpretar las métricas.

Integración con la red comunitaria

La energía solar no debe analizarse separada de la arquitectura de red. El nodo puede tener suficiente batería y seguir prestando un servicio deficiente si el enlace de transporte presenta alta latencia, pérdida de paquetes o interferencias.

Antes de instalar el sistema hay que definir:

• Qué función cumple el nodo dentro de la topología.
• Qué radio se utiliza para acceso y cuál para transporte.
• Qué distancia existe hasta el siguiente nodo.
• Qué línea de visión necesita el enlace.
• Qué canales están ocupados en la zona.
• Qué tráfico se espera durante el día y la noche.
• Qué política de priorización se aplicará si la capacidad es limitada.
• Cómo se gestionará la neutralidad de la red y el acceso de los usuarios.
• Qué equipo puede sustituirse localmente si falla.

La selección de frecuencias debe respetar el marco aplicable al espectro radioeléctrico. Una red comunitaria necesita documentar las bandas utilizadas, la potencia de transmisión, las antenas y la configuración de los enlaces. El cumplimiento normativo forma parte del diseño, no es una tarea posterior.

También debe auditarse el software. Las plataformas abiertas permiten adaptar el firmware, automatizar alertas y revisar la configuración de enrutamiento. Pero una modificación no documentada puede impedir la recuperación del nodo o introducir incompatibilidades entre equipos.

Operación y mantenimiento

Un nodo autónomo no queda terminado cuando el router responde al primer ping. La fase de operación comienza con el registro de valores de referencia y continúa con revisiones periódicas.

La comunidad responsable debería documentar:

• Fecha de instalación.
• Modelo y número de cada componente.
• Tensión nominal de batería.
• Potencia y características del panel.
• Longitud y sección del cableado.
• Configuración del regulador.
• Consumo medio medido.
• Tensión mínima registrada.
• Producción solar diaria.
• Estado del enlace y latencia.
• Incidencias y reparaciones.

Las revisiones físicas deben comprobar la limpieza del panel, la firmeza de la estructura, la presencia de corrosión, el estado de los conectores y la temperatura de la caja. En zonas con polvo o vegetación, la frecuencia de inspección será mayor que en una instalación despejada.

Las alertas remotas deben distinguir entre una caída de conectividad y una caída energética. Si el nodo deja de responder y la batería estaba descendiendo durante las horas nocturnas, el problema probablemente está en la reserva o en la producción. Si la batería permanece estable pero el enlace falla, hay que auditar el router, el radio, la antena y el enrutamiento.

La autonomía no se demuestra el día de la instalación. Se demuestra cuando el nodo atraviesa el periodo de menor radiación sin perder el servicio.

Evaluación de viabilidad para proyectos locales

Un nodo solar ISEMS básico de autoconstrucción puede situarse en un coste estimado de entre 200 y 250 euros. Ese importe incluye, en el ejemplo de referencia, un router WR940N, una carcasa resistente a la intemperie, una batería de 12 V y 18 Ah, un panel de 50 W y el controlador OpenMPPT.

La cifra no debe trasladarse automáticamente a Nicaragua. El coste final puede cambiar por transporte, importación, disponibilidad local, sustitución de componentes, herramientas, estructura de montaje y posibles requisitos de homologación. El hardware principal no representa todo el presupuesto del despliegue.

La evaluación debe separar cuatro partidas:

• Equipamiento de red: router, radios, antenas y accesorios.
• Sistema energético: panel, batería, regulador, fusibles y cableado.
• Infraestructura: mástil, soportes, caja y sistema de fijación.
• Operación: transporte, monitorización, mantenimiento y reposición.

La autoconstrucción reduce la dependencia de soluciones cerradas y permite adaptar el sistema a la capacidad de la comunidad. No elimina la necesidad de pruebas. Cada componente debe verificarse antes de instalarlo en un punto remoto.

A corto plazo, el objetivo es mantener la alimentación y la conectividad dentro de los parámetros previstos. A medio plazo, la métrica principal es el coste operativo por nodo y la capacidad local para sustituir baterías, reparar cableado y recuperar la configuración del equipo.

Conclusión

La energía solar para redes comunitarias exige un diseño conjunto de consumo, radiación, batería, regulación y conectividad. El panel se calcula a partir de los vatios-hora diarios y del mes con menor producción solar. La batería se dimensiona con capacidad útil, no con capacidad nominal. El regulador se conecta primero a la batería y después al panel. El montaje debe garantizar ventilación, inclinación, limpieza y protección física.

LibreRouter aporta una plataforma específica para redes comunitarias con tres transmisores de radio, mientras que ISEMS permite monitorizar nodos solares autónomos mediante herramientas abiertas. En ambos casos, la estabilidad depende del dimensionamiento local y de la disciplina operativa.

La decisión técnica correcta no es instalar el panel más grande. Es cuantificar el consumo, auditar la radiación disponible, optimizar la reserva energética y dejar documentado el mantenimiento. Con ese procedimiento, un sistema fotovoltaico para telecomunicaciones rurales puede sostener servicios de conectividad donde la infraestructura convencional no resulta suficiente.
