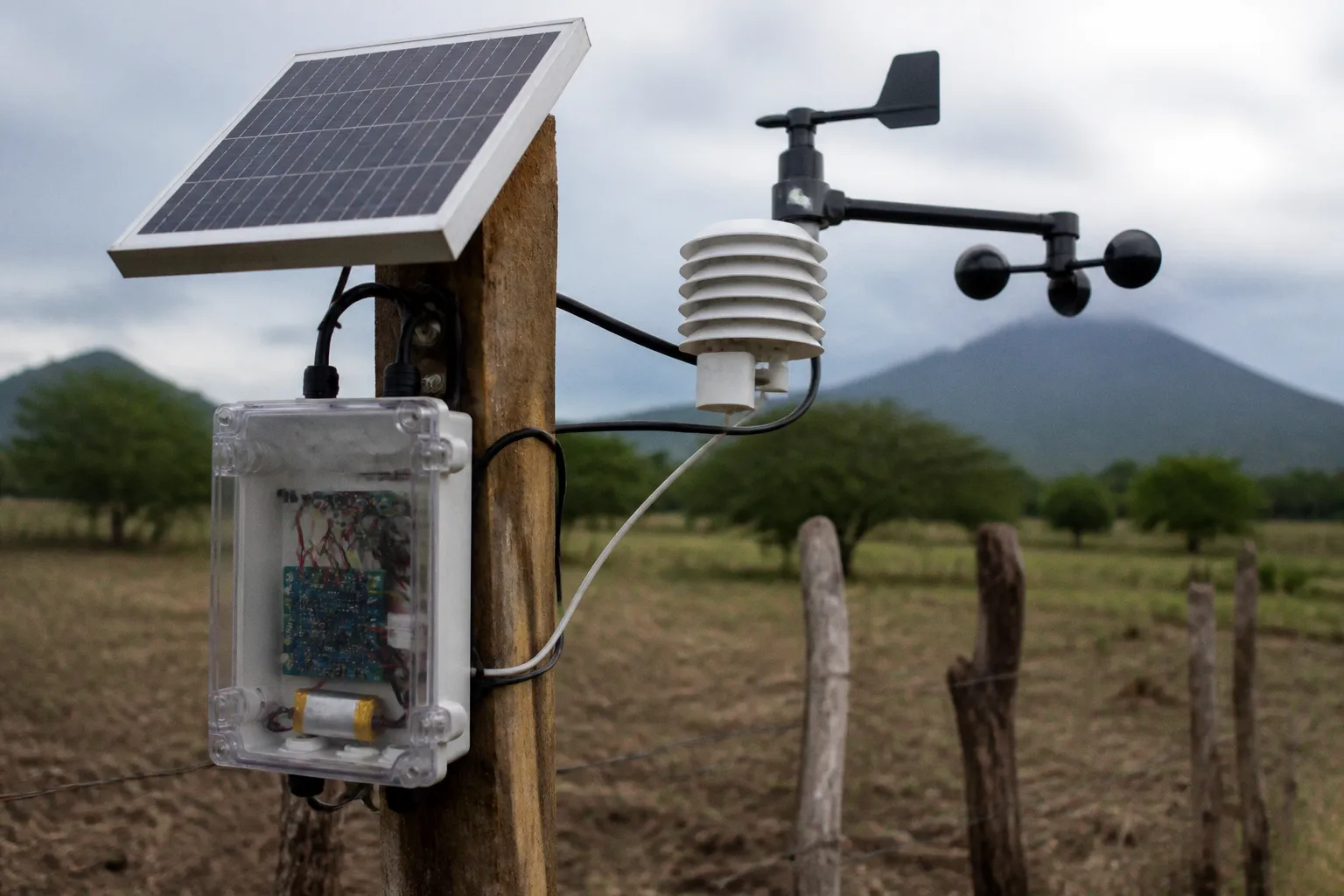

Estación meteorológica comunitaria: montaje con Arduino

Una estación meteorológica comunitaria basada en Arduino puede registrar temperatura, humedad, presión, lluvia y viento con componentes de bajo coste. Su utilidad no depende solo de los sensores.

Estación meteorológica comunitaria: montaje con Arduino

Depende de la calidad del montaje, la continuidad de la alimentación, la conectividad disponible y la forma en que la comunidad interpreta los datos.

En agricultura rural, una medición aislada tiene poco valor. Una serie temporal mantenida durante semanas permite detectar cambios de humedad, anticipar episodios de lluvia, comparar parcelas y decidir cuándo regar o aplicar tratamientos. Por eso, el objetivo no es construir un dispositivo que muestre cifras en una pantalla. El objetivo es desplegar una estación meteorológica local capaz de medir, transmitir y conservar datos con un margen de error conocido.

Una estación de este tipo no sustituye a una infraestructura oficial ni ofrece automáticamente la calibración de los equipos del Instituto Nicaragüense de Estudios Territoriales (INETER). Su función es complementaria: generar información de proximidad allí donde una red convencional no ofrece suficiente densidad de observación.

Definir el sistema antes de comprar componentes

El montaje debe comenzar por la arquitectura del sistema. La pregunta inicial no es qué placa Arduino adquirir. Es qué variables necesita la comunidad, con qué frecuencia deben registrarse y cómo llegarán los datos hasta los usuarios.

Una instalación orientada a cultivos puede medir:

  • Temperatura del aire.
  • Humedad relativa.
  • Presión atmosférica.
  • Precipitación.
  • Velocidad y dirección del viento.
  • Humedad del suelo, si el presupuesto y el mantenimiento lo permiten.
  • Radiación solar, en una fase posterior.

No todas las variables tienen la misma dificultad. Temperatura y humedad relativa son sencillas de integrar. La lluvia exige una instalación mecánica correcta. El viento necesita altura, espacio libre y una ubicación sin obstáculos. La humedad del suelo requiere definir la profundidad y el tipo de suelo donde se realizará la medición.

La estación también debe fijar una frecuencia de muestreo. Para temperatura y humedad, una lectura cada varios minutos suele ser suficiente para un sistema comunitario. La lluvia necesita registrar tanto el acumulado como los episodios. El viento puede requerir lecturas frecuentes y después calcular valores medios, máximos y ráfagas.

La estructura básica es la siguiente:

1. Los sensores convierten las condiciones físicas en señales eléctricas.

2. La placa de control lee y procesa esas señales.

3. El sistema de comunicación envía los registros.

4. Una plataforma almacena y visualiza los datos.

5. La comunidad utiliza la información para tomar decisiones.

Cada etapa puede fallar de forma independiente. Una estación con sensores correctos no sirve si pierde alimentación durante la noche. Una estación con buena batería no aporta información útil si el sensor de lluvia está mal nivelado. Una transmisión estable tampoco corrige una medición mal calibrada.

La estación no se evalúa por la cantidad de sensores instalados, sino por la continuidad y trazabilidad de los datos que produce.

Arquitectura de hardware y selección de sensores

Temperatura y humedad: DHT22 frente a DHT11

El DHT22 es una opción habitual para prototipos de estación meteorológica con Arduino. Su rango de temperatura se sitúa entre -40 ºC y 80 ºC, con una precisión aproximada de ±0,5 ºC para temperatura y ±2 % para humedad relativa. Estas prestaciones son superiores a las del DHT11, que pertenece a una categoría más básica.

El DHT22 no debe colocarse dentro de una caja estanca sin circulación de aire. La carcasa protegería el dispositivo de la lluvia, pero también generaría un microambiente térmico. La temperatura interna de la caja podría diferir de la temperatura exterior y producir lecturas sistemáticamente desviadas.

El sensor debe instalarse en una pantalla meteorológica o en una protección ventilada. La protección debe impedir la radiación solar directa y reducir el efecto del calentamiento de las superficies cercanas. Una carcasa blanca y ventilada resulta más adecuada que una caja oscura expuesta al sol.

El DHT22 también tiene limitaciones operativas:

  • No es un instrumento de referencia para calibración oficial.
  • La humedad condensada puede alterar las lecturas.
  • La respuesta es más lenta que la de sensores profesionales.
  • El cableado largo puede introducir errores o pérdida de comunicación.
  • La ubicación es tan determinante como el propio componente.

El DHT11 puede servir para pruebas de laboratorio o demostraciones educativas. No es la opción adecuada para una estación exterior que deba mantener mediciones consistentes durante largos periodos.

Presión atmosférica con BMP280

El BMP280 permite medir presión atmosférica y temperatura mediante una interfaz digital. En una estación comunitaria, la presión puede utilizarse para observar tendencias asociadas a cambios meteorológicos. No debe interpretarse de forma aislada. Una caída de presión no constituye por sí sola una predicción fiable de lluvia o tormenta.

El sensor debe quedar protegido de la humedad, pero su lectura de presión no puede quedar completamente aislada del aire exterior. Una carcasa hermética sin comunicación de presión produciría una medición incorrecta. El diseño debe permitir el intercambio de presión sin exponer la electrónica al agua.

La presión también depende de la altitud. Si se comparan dos estaciones situadas a distintas alturas, los valores deben corregirse o interpretarse con precaución. Para una red comunitaria, la coherencia del método de instalación es esencial. Cambiar la ubicación de la estación sin registrar el desplazamiento rompe la continuidad de la serie.

Lluvia y viento

Los sensores de lluvia por conductividad son económicos, pero presentan un problema conocido: sus pistas metálicas se degradan con la humedad y la oxidación. Pueden detectar la presencia de agua, pero no ofrecen el mismo nivel de precisión que un pluviómetro de balancín correctamente calibrado.

Para cuantificar la precipitación, el diseño debe distinguir entre detectar lluvia y medir milímetros acumulados. Un sensor de presencia puede activar una alerta. Un pluviómetro de balancín permite registrar volúmenes mediante impulsos, siempre que se conozca la equivalencia entre cada vuelco y la cantidad de agua recogida.

El anemómetro requiere un espacio abierto. Los árboles, tejados y postes próximos alteran el flujo del aire. El sensor debe quedar alejado de obstáculos que generen turbulencias. La dirección del viento exige una orientación inicial conocida y una estructura capaz de resistir vibraciones.

La estación puede organizarse con los siguientes componentes:

FunciónComponente posibleRiesgo técnico principal
Temperatura y humedadDHT22Radiación solar, condensación y ventilación deficiente
Presión atmosféricaBMP280Error por altitud o aislamiento incorrecto
LluviaSensor de conductividad o pluviómetro de balancínCorrosión, desnivel y mala calibración
VientoAnemómetro y veletaObstáculos, vibraciones y orientación incorrecta
ControlArduino compatible, ESP8266 o placa con conectividadConsumo, memoria y estabilidad del firmware
ComunicaciónWiFi, Ethernet, GSM o red de bajo consumoCobertura insuficiente y coste de transmisión
AlimentaciónPanel solar, cargador y batería LiPoAutonomía reducida por sombra o dimensionado insuficiente

Para la placa de control pueden utilizarse soluciones con conectividad integrada, como Arduino MKR1000, o módulos ESP8266 tipo NodeMCU. Si la comunicación inalámbrica no es necesaria en la propia placa, un escudo Ethernet W5100 permite transmitir los datos mediante una red cableada.

La elección debe responder al entorno. Un ESP8266 puede reducir el número de componentes, pero no garantiza cobertura WiFi en una zona rural remota. Un enlace GSM puede ampliar el alcance, aunque introduce consumo y dependencia de la red móvil. Una red LoRaWAN puede ser apropiada para telemetría de bajo consumo, pero su viabilidad depende de que existan pasarelas y cobertura en la zona. La disponibilidad real de redes como LoRaWAN o Sigfox en las áreas rurales de Nicaragua debe verificarse localmente antes de diseñar el sistema.

Montaje de la electrónica y organización del cableado

El prototipo debe dividirse en módulos. No conviene conectar todos los sensores de forma permanente durante la primera prueba. La secuencia de montaje debe permitir identificar el origen de cada error.

1. Probar cada sensor por separado

La primera fase consiste en conectar el DHT22 y comprobar que entrega valores estables. Después se integra el BMP280. A continuación se añaden los sensores de lluvia y viento. Cada módulo debe verificarse antes de incorporar el siguiente.

El registro de pruebas debe incluir:

  • Fecha y hora.
  • Sensor utilizado.
  • Valor obtenido.
  • Condiciones ambientales aproximadas.
  • Alimentación empleada.
  • Incidencias observadas.

Esta información permite diferenciar un fallo de software de un problema físico. Si la temperatura cambia bruscamente cuando se enciende el módem, puede existir una alteración de la alimentación. Si el sensor de lluvia registra actividad con la superficie seca, el problema puede estar en la conductividad, la corrosión o el cableado.

2. Separar potencia y señal

Los cables de alimentación y los de señal deben organizarse para reducir interferencias. Los módulos de comunicación pueden producir picos de consumo, especialmente durante la transmisión GSM. Una caída de tensión puede reiniciar la placa o corromper una lectura.

La distribución debe incorporar:

  • Conexiones firmes y protegidas.
  • Cables de longitud razonable.
  • Uniones aisladas frente a la humedad.
  • Identificación de cada conductor.
  • Protección contra inversión de polaridad.
  • Elementos de descarga y fusibles cuando el diseño lo requiera.

No es suficiente con introducir la placa en una caja. El agua puede entrar por los pasacables, acumularse por condensación o desplazarse por el propio cable hacia el interior. Los conectores deben quedar orientados para evitar que funcionen como canales de entrada.

3. Definir el intervalo de transmisión

Leer un sensor cada pocos segundos no significa que sea necesario transmitir cada lectura. La placa puede muestrear con mayor frecuencia, calcular valores medios y enviar un paquete consolidado. Esta estrategia reduce el consumo y limita el volumen de datos.

Un registro útil puede incluir:

  • Temperatura mínima, media y máxima del intervalo.
  • Humedad relativa media.
  • Presión atmosférica.
  • Lluvia acumulada.
  • Velocidad media del viento.
  • Racha máxima.
  • Estado de la batería.
  • Calidad o disponibilidad del enlace.

El nivel de batería es una variable operativa. Sin ella, el responsable de la red puede interpretar la ausencia de datos como un fallo de conectividad cuando el problema real es la alimentación.

Integración de la alimentación solar autónoma

Una estación meteorológica comunitaria situada en el campo debe funcionar sin depender de una toma eléctrica convencional. El sistema habitual combina un panel solar de 6 V, un cargador solar y una batería LiPo de entre 1000 mAh y 2000 mAh.

Estas cifras son una referencia para prototipos de bajo consumo. No garantizan autonomía en cualquier ubicación. El dimensionado depende de la placa, del módem, del intervalo de transmisión, de la radiación disponible y de los días consecutivos con nubosidad.

El cálculo debe partir del consumo real:

1. Medir o estimar el consumo de la placa en reposo.

2. Medir el consumo durante la lectura de sensores.

3. Medir el pico durante la transmisión.

4. Estimar cuántas transmisiones se producirán al día.

5. Comparar la energía disponible con la capacidad útil de la batería.

6. Añadir un margen para jornadas nubladas y pérdidas del sistema.

El panel debe quedar orientado y situado para reducir las sombras. Un árbol que proyecta sombra durante parte de la mañana puede reducir la carga diaria más de lo que sugiere una evaluación visual rápida. La posición debe documentarse y revisarse después de instalar la estación.

La batería LiPo necesita protección frente a sobrecarga, descarga profunda y temperaturas elevadas. El cargador solar debe ser compatible con la química y la tensión del acumulador. No se debe conectar un panel directamente a la batería sin un circuito de carga adecuado.

El consumo también se optimiza desde el software y la comunicación:

  • Suspender la placa entre mediciones.
  • Reducir la frecuencia de transmisión cuando no haya cambios relevantes.
  • Enviar paquetes agrupados.
  • Desactivar módulos que no se utilicen.
  • Registrar localmente los datos cuando falle la red.
  • Reintentar la transmisión con un límite definido.

La memoria local es una medida de continuidad. Si la estación pierde conectividad durante varias horas, debe conservar las lecturas y enviarlas cuando el enlace se recupere. Sin almacenamiento temporal, el fallo de la red se convierte en pérdida definitiva de información.

Protocolos de transmisión y conectividad rural

La conectividad debe seleccionarse después de estudiar la topología local. La pregunta práctica es dónde se encuentra la estación, a qué distancia está el punto de acceso y qué infraestructura existe para transportar los datos.

WiFi

El WiFi simplifica la integración con plataformas IoT. Puede ser suficiente en una escuela, una cooperativa o una finca con conexión próxima. No debe considerarse una solución universal para áreas rurales remotas.

La cobertura depende de la distancia, los obstáculos, la altura de las antenas y la capacidad del enlace principal. Una red comunitaria puede ampliar el alcance mediante nodos intermedios o repetidores, pero cada salto añade complejidad y puntos de fallo.

GSM

La telemetría GSM permite enviar datos desde lugares donde no existe una red WiFi local, siempre que haya cobertura móvil. El módem aumenta el consumo y puede requerir una fuente de alimentación con capacidad para soportar picos de corriente.

La estación debe registrar la calidad de la señal y los errores de conexión. Un sistema que solo almacena el último estado del módem dificulta la auditoría. La información mínima debería indicar cuándo se intentó transmitir, si la conexión se estableció y cuántos registros quedaron pendientes.

Ethernet

El escudo W5100 puede ser apropiado en instalaciones fijas con cableado disponible. Ofrece una arquitectura sencilla y estable, pero exige proteger el cable frente a humedad, tracción y daños físicos. La distancia y el trazado deben resolverse antes de construir la carcasa definitiva.

Redes de bajo consumo

Las tecnologías de bajo consumo pueden ser útiles cuando el volumen de datos es reducido. Una estación meteorológica no necesita enviar imágenes ni archivos grandes. Normalmente transmite pequeños paquetes con lecturas y estado operativo.

La decisión depende de la infraestructura existente. Si la comunidad no dispone de una pasarela, no basta con adquirir un módulo compatible. El proyecto necesita una red completa: nodos, pasarela, servidor o plataforma de recepción y responsables de mantenimiento.

Los datos pueden enviarse a plataformas como Adafruit IO o Thinger.io. También pueden integrarse en The Things Network cuando exista una infraestructura compatible. En proyectos con usuarios que no consultan paneles técnicos, los avisos pueden difundirse mediante canales locales de Telegram.

La interfaz debe mostrar información comprensible. No conviene presentar una sucesión de valores sin contexto. Un panel mínimo debería indicar:

  • Última lectura recibida.
  • Tiempo transcurrido desde la última transmisión.
  • Temperatura y humedad actuales.
  • Lluvia acumulada por periodo.
  • Tendencia de presión.
  • Estado de la batería.
  • Incidencias de comunicación.

Protección física y diseño de la carcasa

La electrónica exterior está expuesta a lluvia, polvo, insectos, radiación solar, condensación y golpes. La carcasa debe diseñarse alrededor de esas condiciones. Una caja de registro estanca puede proteger los componentes, pero necesita entradas de cable correctamente selladas y una gestión térmica razonable.

Las carcasas modulares impresas en 3D permiten adaptar soportes y fijaciones. Existen diseños disponibles en repositorios de modelos, pero deben modificarse cuando las condiciones locales lo exijan. Un modelo pensado para interiores no adquiere resistencia exterior por el simple hecho de estar impreso.

La protección debe separar tres zonas:

1. Zona de sensores atmosféricos. Debe permitir la circulación del aire y limitar la radiación directa.

2. Zona de control y alimentación. Debe proteger la placa, el regulador y la batería.

3. Zona de comunicación. Debe mantener la antena en una posición adecuada y evitar que la carcasa bloquee la señal.

La caja de control no debe colocarse sobre una superficie que acumule agua. También conviene dejar un punto de drenaje controlado para la condensación, siempre que no comprometa la protección frente a la lluvia directa.

La fijación mecánica debe resistir viento y vibraciones. Los soportes flojos producen errores en el anemómetro y pueden modificar la orientación de la veleta. El pluviómetro debe quedar nivelado. Una inclinación pequeña altera el volumen recogido y afecta al acumulado.

El mantenimiento físico debe programarse:

  • Limpiar el pluviómetro.
  • Retirar hojas, barro e insectos.
  • Revisar conectores y pasacables.
  • Comprobar la orientación del anemómetro.
  • Revisar el estado del panel solar.
  • Inspeccionar la batería y la carcasa.
  • Comparar las lecturas con una referencia cercana cuando sea posible.

La protección perimetral también forma parte del diseño. En una instalación comunitaria, la estación puede sufrir daños accidentales, manipulación o robo. La solución no tiene que ser compleja. Una ubicación acordada, una fijación visible y un responsable local reducen el riesgo más que una carcasa difícil de abrir pero imposible de mantener.

Calibración, validación y control de calidad

Una estación de bajo coste debe declarar sus límites. La calibración no consiste en cambiar un valor en el código hasta que parezca razonable. Consiste en comparar el sensor con una referencia, documentar la diferencia y establecer si el error es aceptable para el uso previsto.

La validación puede seguir un procedimiento básico:

1. Colocar el sensor junto a una referencia conocida durante un periodo suficiente.

2. Registrar ambas lecturas bajo distintas condiciones.

3. Calcular la diferencia entre los valores.

4. Identificar desviaciones constantes y errores variables.

5. Revisar la instalación si el error cambia con la radiación o la ventilación.

6. Documentar la fecha de la comparación y cualquier ajuste aplicado.

La corrección obtenida en una prueba no debe presentarse como una certificación. Un DHT22 puede ser útil para comparar parcelas o detectar tendencias, pero no debe recibir automáticamente el mismo nivel de confianza que un equipo profesional homologado.

La lluvia requiere una comprobación específica. El recipiente debe estar limpio y nivelado. La equivalencia entre cada impulso y el volumen de agua debe conocerse. Si se utiliza un sensor de conductividad, la lectura debe interpretarse como detección de humedad o presencia de lluvia, no como una medición directa de milímetros acumulados.

El sistema debe distinguir entre datos válidos y datos imposibles. Algunos controles son sencillos:

  • Temperatura fuera del rango físico esperado para el entorno.
  • Humedad relativa por encima de 100 % o valores negativos.
  • Presión sin cambios durante periodos anormalmente largos.
  • Lluvia registrada con el sensor desconectado.
  • Velocidad del viento constante durante horas pese a cambios en otros parámetros.
  • Saltos bruscos asociados a reinicios.
  • Lecturas duplicadas con la misma marca temporal.

No se deben borrar automáticamente los registros sospechosos. Es preferible marcarlos como anómalos y conservar el valor original para la auditoría. La transparencia es necesaria cuando los datos se utilizan para decisiones agrícolas o para alertas comunitarias.

Un dato comunitario es útil cuando incluye su fecha, su ubicación, su método de medición y sus límites de precisión.

Gestión de datos en una red comunitaria

La tecnología para el desarrollo local no termina con la instalación. La comunidad debe definir quién recibe los datos, quién mantiene la estación y qué decisiones se tomarán a partir de ellos.

Un proyecto de este tipo necesita al menos cuatro responsabilidades:

  • Mantenimiento técnico: revisa sensores, batería, carcasa y conectividad.
  • Supervisión de datos: detecta lecturas anómalas y periodos sin transmisión.
  • Interpretación agrícola: relaciona las mediciones con riego, siembra o prevención de riesgos.
  • Comunicación local: difunde avisos mediante un canal accesible para productores y vecinos.

La apropiación tecnológica depende de que los usuarios puedan entender y reutilizar la información. Un panel cerrado, manejado únicamente por la persona que instaló el sistema, crea dependencia. El uso de software libre, documentación pública y componentes sustituibles permite transferir capacidades.

La red también debe conservar un histórico. Las lecturas actuales sirven para una decisión inmediata. Las series acumuladas permiten comparar temporadas, identificar cambios de humedad y analizar el comportamiento de una parcela o comunidad.

El proyecto de Pozo Azul, en Argentina, mostró una aplicación concreta de este enfoque: estaciones comunitarias para proporcionar estimaciones de lluvia y datos climáticos a productores rurales mediante redes sociales y Telegram. El valor del modelo no reside solo en el Arduino. Reside en conectar el dato técnico con el canal que los usuarios ya consultan.

En Nicaragua, la implantación debe adaptarse a la disponibilidad local de componentes, cobertura y soporte. El coste exacto de adquisición puede variar según el mercado y el transporte. Como referencia, un prototipo completo con telemetría GSM, sensores y protección perimetral se ha estimado en torno a 320 dólares, pero esa cifra no debe trasladarse directamente a una instalación local sin elaborar un presupuesto propio.

El presupuesto debe separar:

  • Sensores.
  • Placa de control.
  • Módulo de comunicación.
  • Panel solar.
  • Cargador.
  • Batería.
  • Carcasa.
  • Mástil y soportes.
  • Cableado y conectores.
  • Tarjeta SIM o servicio de datos, si procede.
  • Repuestos.
  • Herramientas y mantenimiento.

La compra de un único prototipo puede ser suficiente para validar el diseño. Para una red de varias estaciones, conviene definir una lista de componentes normalizada. La homogeneidad reduce el tiempo de reparación y facilita la comparación entre puntos de medida.

Errores habituales durante el montaje

Los fallos más frecuentes no se producen en el código. Se producen en la instalación y en la gestión posterior.

Colocar el sensor de temperatura dentro de una caja cerrada

La caja protege de la lluvia, pero altera la temperatura. La solución es separar la electrónica del sensor y utilizar una protección ventilada.

Utilizar WiFi sin comprobar la cobertura

La placa puede conectarse correctamente en la mesa de trabajo y fallar en el lugar definitivo. La cobertura debe probarse desde la ubicación real, con la antena y la alimentación previstas.

Dimensionar la batería solo con el consumo medio

Los módulos GSM pueden demandar picos de corriente. El sistema solar debe contemplar esos picos, además del consumo durante periodos nublados.

Medir lluvia con una superficie inclinada

El desnivel introduce error sistemático. El pluviómetro debe instalarse con nivelación comprobada y mantenerse libre de residuos.

Transmitir datos sin guardar una copia local

Una caída de red elimina el histórico si no existe memoria temporal. La estación debe almacenar los registros pendientes y reintentarlos cuando se recupere la conexión.

Confundir precisión con resolución

Mostrar dos decimales no significa medir con mayor precisión. La resolución pertenece al formato del dato. La precisión depende del sensor, la calibración y las condiciones de instalación.

Presentar el prototipo como equipo oficial

Una estación Arduino puede apoyar decisiones locales y generar observaciones útiles. No debe presentarse como equivalente a una estación homologada sin el proceso técnico y normativo correspondiente.

No asignar responsables

Sin una persona o grupo que revise la estación, la primera avería puede dejar el sistema inoperativo durante semanas. La operación debe formar parte del proyecto desde el inicio.

Secuencia recomendada de implantación

Para reducir riesgos, la instalación puede dividirse en fases controladas:

1. Diagnóstico local. Definir las variables necesarias, la ubicación, la cobertura y los usuarios.

2. Prototipo de mesa. Integrar DHT22, BMP280 y placa de control en un entorno protegido.

3. Prueba de comunicación. Verificar WiFi, GSM, Ethernet o la red de bajo consumo seleccionada.

4. Prueba energética. Medir consumo, carga solar y autonomía de la batería.

5. Diseño de carcasa. Adaptar la protección a lluvia, polvo, radiación y mantenimiento.

6. Instalación piloto. Colocar una única estación y documentar todos los parámetros.

7. Validación. Comparar las lecturas, revisar anomalías y corregir la instalación.

8. Formación local. Explicar el mantenimiento, la interpretación y el procedimiento ante fallos.

9. Escalado. Repetir el diseño solo después de estabilizar el primer nodo.

Esta secuencia evita desplegar varias estaciones con el mismo error. Si el sensor está mal protegido o el firmware pierde datos, la multiplicación del problema aumenta los costes.

Evaluación de impacto a corto y medio plazo

A corto plazo, una estación meteorológica comunitaria aporta visibilidad. Permite conocer las condiciones de una zona concreta y detectar diferencias frente a datos regionales. También crea una base práctica para formar a estudiantes, productores y técnicos en sensores, telemetría y análisis de datos.

A medio plazo, una red de estaciones puede mejorar la planificación agrícola y la comunicación de riesgos. La reducción exacta de pérdidas de cultivos no puede garantizarse sin un estudio específico en Nicaragua. El efecto dependerá de la calidad de las mediciones, de la cobertura territorial, de la interpretación agronómica y de la capacidad de actuar después de recibir una alerta.

El beneficio más sólido es la creación de infraestructura local de conocimiento. La comunidad deja de depender exclusivamente de una lectura distante y obtiene registros propios, auditables y ampliables. Si el proyecto utiliza hardware abierto, software libre y documentación accesible, también puede formar una base para otros servicios: monitorización de ríos, control de humedad del suelo, alertas por calor o seguimiento de microclimas.

Una estación meteorológica comunitaria con Arduino es viable cuando se trata como un sistema de telecomunicaciones y medición, no como un simple montaje electrónico. Sensores adecuados, alimentación estable, conectividad real, carcasa mantenible y gestión de datos determinan el resultado. La prioridad debe ser producir registros continuos y comprensibles. El despliegue puede empezar con un nodo, pero su diseño debe prever desde el principio la auditoría, la reparación y la ampliación de la red.

Preguntas frecuentes

¿Qué sensores son los más adecuados para una estación meteorológica con Arduino?
El sensor DHT22 es recomendable para temperatura y humedad, mientras que el BMP280 es ideal para la presión atmosférica. Para lluvia y viento, se deben emplear pluviómetros de balancín y anemómetros, evitando sensores de conductividad simples por su rápida degradación.
¿Cómo se debe proteger el sensor de temperatura para obtener lecturas precisas?
El sensor debe instalarse en una pantalla meteorológica o protección ventilada que impida la radiación solar directa. Nunca debe colocarse dentro de una caja estanca cerrada, ya que esto generaría un microambiente térmico que falsearía los datos.
¿Qué se debe tener en cuenta al elegir la conectividad para una zona rural?
La elección depende de la infraestructura disponible: WiFi si hay cobertura cercana, GSM si existe red móvil, o redes de bajo consumo como LoRaWAN. Es imprescindible verificar la cobertura real en el lugar de instalación antes de diseñar el sistema.
¿Por qué es importante guardar una copia local de los datos?
La memoria local actúa como medida de continuidad ante fallos en la red. Si la estación pierde conectividad, almacenar los registros permite enviarlos una vez que el enlace se recupere, evitando la pérdida definitiva de información.
¿Cómo se calcula la autonomía energética de la estación?
El dimensionado debe basarse en el consumo real de la placa, los picos de corriente durante la transmisión y la capacidad de la batería LiPo. Se debe añadir un margen de seguridad para cubrir jornadas nubladas y posibles pérdidas del sistema.

También es interesante
