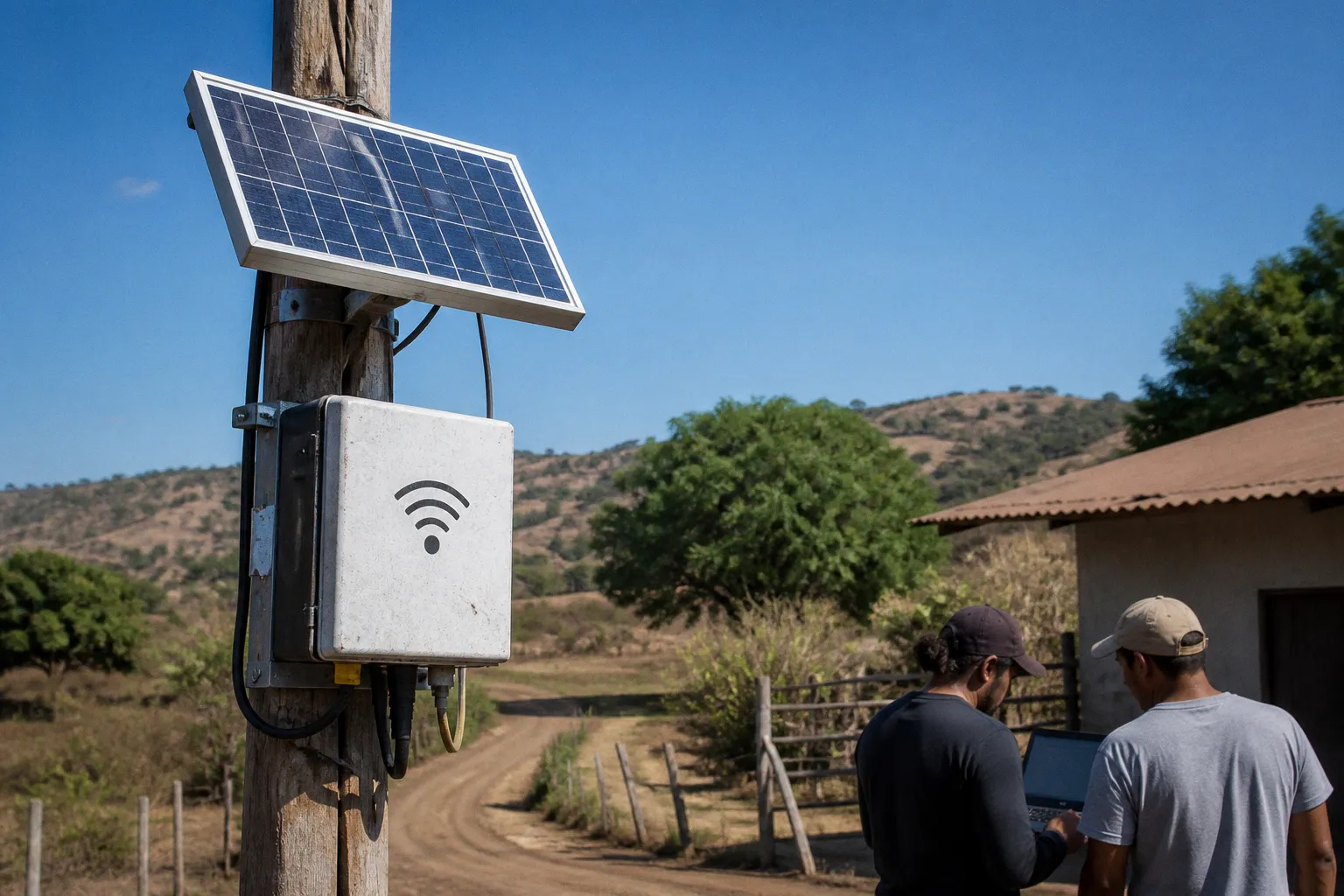

Sistema solar para nodos wifi: guía de cálculo e instalación
Dimensionar un sistema solar para un nodo wifi comunitario no consiste en buscar un panel que tenga más vatios que el router.
Un router cuyo consumo medio se sitúa entre 5 W y 20 W puede parecer pequeño, pero debe funcionar durante muchas horas y, normalmente, también debe mantener el servicio durante la noche. La diferencia entre “el router consume 10 W” y “la instalación debe producir 240 Wh al día” es la que si el nodo será fiable o si una instalación que necesitará постоянные ajustes.
Un router habitual ronda los 10 W de consumo medio continuo. Si está encendido durante 24 horas, la demanda diaria es de 240 Wh. A partir de ahí hay que añadir la autonomía necesaria, las pérdidas del sistema y el rendimiento real del panel. Para cerrar el cálculo hacen falta dos datos que no se deben inventar: la ficha técnica del equipo concreto y las horas de sol pico de la ubicación exacta en Nicaragua.
La buena notícia es que el procedimiento puede mantenerse ordenado. Empieza midiendo la carga, dimensionando la batería, calculando la potencia fotovoltaica y terminando con una conexión segura. La hoja de ruta debe permitir repetir el proceso cuando el nodo crezca o cuando se añada un nuevo equipo.
Un sistema solar para un nodo wifi comunitario se calcula en Wh/día, no solo en W de consumo.
1. Calcula el consumo energético real del nodo
Haz un inventario antes de elegir componentes
El primer paso es levantar todas las cargas que deben permanecer activas. No basta con apuntar el router. Un nodo puede incluir un punto de acceso, un router, un switch, una radio de enlace, un repetidor exterior o cualquier equipo auxiliar que se conecte al mismo sistema.
Para cada componente, registra:
- Consumo medio en vatios.
- Consumo máximo o de arranque, si está disponible.
- Número de horas de funcionamiento diario.
- Tensión de alimentación.
- Número de equipos iguales.
- Exigencia de disponibilidad: ¿debe funcionar todo el día, toda la noche o solo en horarios concretos?
- Si se alimenta directamente en corriente continua o mediante un adaptador.
La unidad que debes utilizar para dimensionar la batería es el vatio-hora (Wh). Si un equipo consume una potencia determinada durante un tiempo, su energía diaria se calcula así:
Consumo diario = potencia en W × horas de uso
El resultado está en Wh. Si la potencia está en kilovatios, primero hay que convertirla a vatios o utilizar el resultado en kWh.
| Equipo | Potencia media | Horas/día | Energía diaria |
|---|---|---|---|
| Router wifi | 5 W | 24 h | 120 Wh |
| Router habitual | 10 W | 24 h | 240 Wh |
| Equipo de mayor consumo dentro del rango habitual | 20 W | 24 h | 480 Wh |
| Punto de acceso adicional | La indicada en su ficha | Las horas reales | Wh reales |
La tabla no debe interpretarse como una recomendación para utilizar 20 W en todos los nodos. Es un intervalo de cálculo. El router más habitual se mueve alrededor de 10 W, pero el modelo concreto puede quedar cerca de 5 W o de 20 W. La especificación exacta del punto de acceso o del enlace inalámbrico es uno de los datos que debes solicitar antes de cerrar el diseño.
No confundas la potencia de la fuente con el consumo real
La etiqueta del adaptador puede indicar una potencia máxima, una potencia de salida o un valor distinto del consumo medio. Utiliza la potencia media para calcular la energía diaria y reserva el valor máximo para comprobar la compatibilidad de la fuente y del cableado.
No diseñes únicamente con la cifra más alta. Si un router consume 20 W durante las 24 horas, su consumo diario es de 480 Wh. Si consume 10 W, la misma carga requiere 240 Wh. Elegir el peor valor sin medir puede sobredimensionar la instalación, pero elegir el valor más bajo sin conocer el modelo puede provocar que la batería se descargue antes de lo previsto.
Durante la primera semana de operación, registra el consumo real. La hoja de seguimiento debería incluir, como mínimo:
1. Energía consumida por el nodo.
2. Energía producida por el sistema.
3. Estado general de la batería.
4. Periodos de apagón o funcionamiento anómalo.
5. Temperatura y condiciones ambientales del lugar.
No hace falta realizar una prueba sofisticada para empezar. Basta con medir el consumo con el equipo funcionando en condiciones normales, apuntar las horas de uso y corregir el cálculo cuando aparezca una diferencia.
La cuestión organizativa es importante: el responsable del nodo debe saber qué carga es crítica y cuál puede apagarse sin dejar sin conexión a la comunidad. Si el router debe mantenerse operativo las 24 horas, trátalo como una carga crítica. Si el repetidor puede apagarse durante una emergencia, puedes diseñar una autonomía distinta para ese equipo, pero no mezcles ambas necesidades en el mismo cálculo sin dejarlo documentado.
2. Dimensiona el banco de baterías para una autonomía crítica
Define primero cuántos días debe cubrir la instalación
Para cargas críticas, la autonomía recomendada está entre 1 y 3 días de uso continuo. La elección no debe hacerse solo por una cifra de catálogo. Evalúa el riesgo real de la ubicación, la facilidad para revisar el sistema, la distancia hasta el punto de reposición y la frecuencia de días con pouca generación solar.
- Un día de autonomía: funciona como protección básica y reduce el tamaño de la batería.
- Dos días: ofrece más margen para una jornada completa sin generación suficiente.
- Tres días: es una reserva más sólida para equipos críticos, pero exige más capacidad, más peso y más espacio.
- Más de tres días: puede ser necesario en ubicaciones especialmente aisladas, pero debe justificarse mediante el consumo real y las condiciones de mantenimiento.
La fórmula básica es:
Energía nominal de la batería = energía diaria × días de autonomía ÷ profundidad de descarga útil
La profundidad de descarga útil suele situarse entre el 80 % y el 90 %. No puedes utilizar el 100 % de la capacidad nominal como si siempre estuviera disponible. Si la profundidad útil es del 80 %, una batería de 1.000 Wh proporciona 800 Wh útiles. Si es del 90 %, proporciona 900 Wh útiles.
Ejemplo de cálculo para un router de 10 W
Para un router de 10 W funcionando 24 horas:
10 W × 24 horas = 240 Wh diarios
Ahora aplicamos distintos niveles de autonomía:
| Autonomía | Consumo total | Capacidad nominal necesaria al 80 % de descarga útil | Capacidad nominal necesaria al 90 % |
|---|---|---|---|
| 1 día | 240 Wh | 300 Wh | 267 Wh |
| 2 días | 480 Wh | 600 Wh | 533 Wh |
| 3 días | 720 Wh | 900 Wh | 800 Wh |
La misma capacidad expresada en amperios depende de la tensión de la batería. La conversión es:
Capacidad en Ah = energía en Wh ÷ tensión en V
A 12 V, 900 Wh equivalen a 75 Ah nominales. A 24 V, la misma energía requiere 37,5 Ah nominales. Por eso no se debe comparar una batería solo por amperios sin conocer su tensión.
La tabla es un punto de partida, no una recomendación automática de compra. Una instalación puede necesitar una batería de tensión distinta, un regulador compatible, protecciones y cableado adecuado. El valor resultante debe contrastarse con la tensión real de la batería y con las características del controlador de carga.
Evita estos errores de dimensionamiento
No aplicar la profundidad de descarga al revés. Si la batería tiene una profundidad útil del 80 %, no significa que debas multiplicar la energía por 1,80. Significa que solo puedes contar con ese porcentaje de la capacidad nominal.
No añadir el margen de pérdidas del sistema dos veces. La autonomía cubre el almacenamiento; el margen de generación se aplica al cálculo del panel. Si utilizas un 20 % de reserva en la producción, no lo sumes también a la batería sin explicar qué nueva contingencia está cubriendo.
No calcular solo el router. Si el nodo incluye un punto de acceso, un switch o una radio de enlace, añade su consumo. Si esos equipos tienen un consumo variable, utiliza el valor medio real de las horas en las que permanecen activos.
No instalar una batería sin prever su temperatura y ubicación. Las baterías deben estar protegidas de la humedad, la exposición directa y las temperaturas extremas. La caja debe permitir ventilación y acceso para las revisiones. La capacidad real puede variar con la temperatura, así que una instalación que funciona sobre el papel puede fallar en la práctica si el banco se coloca en un lugar inadecuado.
Para una red comunitaria, conviene registrar la capacidad nominal, la capacidad útil, la tensión, la autonomía y la fecha de instalación. Esa información reduce la dependencia de la memoria de quien montó el sistema. También permite detectar cuándo un banco de baterías empieza a quedar pequeño.
La autonomía no es un número accesorio: es la capacidad de mantener el servicio cuando el panel no puede generar energía.
3. Calcula la potencia fotovoltaica y compensa las pérdidas
Usa las horas de sol pico de la ubicación exacta
El cálculo del panel parte de la energía que debe producir cada día. Si el router consume 240 Wh, la instalación debe generar esa energía y mantener las reservas suficientes. Para un dimensionamiento prudente, añade un margen adicional por ineficiencias del sistema del 20 %:
Energía diaria objetivo = consumo diario × 1,20
En el caso del router de 10 W:
240 Wh × 1,20 = 288 Wh diarios
Ahora divide esa energía por las horas de sol pico (HSP). Las HSP representan la irradiación disponible en equivalentes de horas de máxima producción, no todas las horas de luz del día. La cifra exacta depende de la ubicación geográfica concreta y de las condiciones del lugar.
La fórmula es:
Potencia del panel = energía diaria objetivo ÷ HSP ÷ rendimiento real
Los paneles fotovoltaicos trabajan habitualmente en condiciones reales con una producción aproximada del 75 % al 80 % de su rendimiento nominal especificado en laboratorio. Por tanto:
- Con un rendimiento del 80 %, la energía diaria que aporta un panel es su potencia multiplicada por las HSP y por 0,80.
- Con un rendimiento del 75 %, se utiliza el factor 0,75.
- Para no convertir el cálculo en una promesa de laboratorio, conviene no quedarse en la potencia nominal sin corregir.
Supongamos, solo como ejemplo, que una ubicación tiene 4 HSP y que el cálculo parte de 288 Wh diarios:
| Punto del cálculo | Valor |
|---|---|
| Consumo del router | 240 Wh/día |
| Margen de generación | 20 % |
| Energía objetivo | 288 Wh/día |
| HSP utilizadas en el ejemplo | 4 h |
| Resultado con rendimiento del 80 % | 90 Wp |
| Resultado con rendimiento del 75 % | 96 Wp |
Las cuatro horas son únicamente un ejemplo para mostrar la operación. No representan un dato general de Nicaragua. La cifra correcta se obtiene con la irradiación de la ubicación concreta. Si la localidad tiene menos HSP, la potencia nominal requerida aumenta; si tiene más, el resultado puede reducirse, pero nunca debes elegir un panel sin conocer la autonomía que quieres mantener y el consumo que realmente tiene la red.
El resultado se expresa como Wp, es decir, vatios de potencia fotovoltaica nominal. Después se selecciona la potencia comercial inmediatamente superior, teniendo en cuenta la tensión y la corriente máximas admitidas por el regulador. No es necesario elegir el panel más grande, pero sí el que permita cubrir la producción diaria sin agotar la reserva de batería en cada ciclo.
No reduzcas el problema a “20 W para un router de 10 W”
La igualdad entre el consumo del router y la potencia de un panel no demuestra que el sistema sea autónomo. El panel debe generar la energía necesaria durante el día, mientras que la batería debe cubrir la noche y los días con poca irradiación.
Por eso no consideres resuelto el cálculo con un panel de 20 W solo porque el router tiene un consumo similar. La elección final depende de las HSP, del número de horas de funcionamiento, de la autonomía, del rendimiento real y de la batería. Si esos datos cambian, también cambia la potencia necesaria.
Elige el tipo de panel según las condiciones del sitio
En condiciones normales de funcionamiento, y especialmente cuando las temperaturas son elevadas, los paneles policristalinos pueden presentar menores pérdidas de eficiencia que los monocristalinos. No obstante, esta regla no debe utilizarse como una conclusión automática para todos los proyectos. Compara la ficha técnica, la tolerancia de potencia, el comportamiento térmico, el espacio disponible y la sombra.
La temperatura no es el único factor. Revisa:
1. La sombra de árboles, edificios, antenas o estructuras cercanas.
2. La orientación disponible durante las horas de generación.
3. La ventilación posterior del panel.
4. La exposición a polvo, lluvia y residuos vegetales.
5. La inclinación necesaria para evacuar agua y aprovechar la irradiación disponible.
6. La posibilidad de acceder al panel para limpiarlo y revisarlo.
Evita copiar un ángulo de instalación de otro proyecto. La trayectoria solar y las sombras cambian según el lugar. La solución debe surgir de una observación concreta del sitio.
4. Conecta el regulador de carga con una secuencia segura
La instalación eléctrica es tan importante como el cálculo. El regulador debe ser compatible con la tensión de la batería, la tensión y la corriente del panel, y la configuración de las cargas. También debe contar con espacio para la ventilación y un lugar protegido frente a la humedad.
Antes de empezar, prepara:
- Regulador de carga adecuado al sistema.
- Batería compatible con el regulador.
- Panel con tensión y corriente dentro de los límites del equipo.
- Conductores dimensionados para las longitudes y corrientes reales.
- Fusible o protección cerca de la batería.
- Interruptores o medios de aislamiento.
- Conectores, prensaestopas y caja estanca.
- Herramientas de medida y comprobación de polaridad.
La secuencia de conexión no es un detalle de última hora. Conecta primero los cables de la batería al controlador de carga y solo después conecta los paneles solares al regulador. Esta medida evita que el controlador quede expuesto a la tensión del panel sin tener primero la referencia de batería, reduzindo el riesgo de cortocircuitos o averías por sobretensión.
Orden de puesta en marcha
| Orden | Acción | Motivo |
|---|---|---|
| 1 | Mantén el regulador apagado y el panel aislado | Evita energizar el equipo sin control |
| 2 | Conecta la batería al controlador | Establece la tensión de referencia del sistema |
| 3 | Comprueba polaridad, tensión y estado de las protecciones | Detecta errores antes de añadir otra fuente |
| 4 | Conecta el panel al regulador | La entrada fotovoltaica ya cuenta con la batería conectada |
| 5 | Verifica los indicadores y la configuración de carga | Confirma que el controlador funciona en el régimen correcto |
| 6 | Conecta la carga o router | La salida se habilita con el sistema estable |
La comprobación de polaridad debe hacerse en cada etapa. No conectes la carga si el panel está produciendo y la batería no está correctamente conectada. Tampoco alimentes el router directamente desde el panel: la salida del panel no es una fuente estable y no está diseñada para sustituir la regulación de carga ni la protección de la batería.
Cuando el controlador disponga de una salida de carga, conecta el router después de la batería y del panel. Si no la tiene, utiliza una fuente de alimentación regulada o un convertidor adecuado a la tensión y a la potencia del equipo. El adaptador debe estar dimensionado para el consumo real, no solo para la cifra que figura en la etiqueta del router.
El proceso de apagado debe seguir el orden inverso: aísla primero el panel, después desconecta la carga y finalmente la batería. Si un dispositivo de protección se activa, no lo puentees para mantener el servicio. Primero identifica la causa, corrige la instalación y vuelve a probar.
La seguridad de un nodo empieza en la secuencia de conexión: primero la batería y después el panel.
5. Optimiza el rendimiento frente al calor, la sombra y el uso real
El rendimiento de un panel no se mantiene igual en todas las condiciones. La cifra de 75 % a 80 % respecto al valor nominal sirve como referencia para evitar sobredimensionar el cálculo sobre una producción ideal. Si la comunidad quiere mantener una autonomía elevada, esa corrección debe formar parte de la hoja de ruta desde el principio.
La instalación también debe estar preparada para el entorno. La sombra sobre una parte del panel puede reducir la generación del conjunto. El polvo y la suciedad acumulados sobre la superficie pueden impedir que el panel reciba la irradiación prevista. La ventilación insuficiente y la temperatura elevada pueden modificar el comportamiento eléctrico. Revisa estos elementos como un sistema, no como problemas aislados.
Diseña para que el mantenimiento sea posible
Un sistema que no se puede revisar fácilmente suele convertirse en un sistema que pierde capacidad sin que nadie sepa por qué. Coloca los componentes en una posición accesible, deja espacio para abrir la caja y evita que los cables queden tensos o expuestos a roces.
La revisión periódica debe incluir:
- Estado del panel y limpieza de la superficie.
- Apriete de conectores y ausencia de corrosión.
- Estado de cables, fusibles e interruptores.
- Lectura del estado de la batería.
- Temperatura de la caja y del regulador.
- Comparación entre energía prevista y energía realmente generada.
- Funcionamiento del router durante un ciclo completo, de día y de noche.
No establezcas un intervalo de limpieza idéntico para todos los lugares. En una zona con polvo, árboles o aves será necesario revisar con más frecuencia que en un tejado abierto y sin sombras. La inspección visual y el registro de producción permiten ajustar el calendario a las condiciones reales.
Evita que la red dependa de un único punto vulnerable
Si el nodo alimenta varios equipos, separa las cargas en la documentación. Identifica qué componente debe permanecer encendido, cuál puede apagarse y qué equipo requiere mantenimiento prioritario. Esta clasificación permite dimensionar cada parte y tomar decisiones cuando el recurso escasea.
El crecimiento de la red también debe pasar por un nuevo cálculo. No copies el mismo panel y la misma batería para un segundo repetidor sin comprobar su consumo, su tensión, su autonomía y su ubicación. La escalabilidad consiste precisamente en crear un proceso repetible:
1. Medir cada carga.
2. Definir su autonomía.
3. Calcular la batería.
4. Obtener las HSP de la nueva ubicación.
5. Aplicar las pérdidas y el rendimiento real.
6. Revisar la compatibilidad del regulador.
7. Registrar la instalación para futuras iteraciones.
La hoja de cálculo puede ser sencilla, pero debe tener una versión única y una persona responsable de actualizarla. Una capacidad instalada que no se puede explicar o medir no es una capacidad gestionable.
6. Hoja de ruta para dejar el nodo listo
Antes de pedir materiales, completa esta secuencia:
1. Recoge la ficha técnica del router, punto de acceso o repetidor. Anota tensión, consumo medio, consumo máximo y horas diarias de uso. Sin el modelo concreto, el cálculo queda abierto.
2. Calcula el consumo total en Wh/día. Empieza por el router, pero incorpora todos los equipos que deban permanecer activos. En el caso de 10 W durante 24 horas, la base es 240 Wh/día.
3. Selecciona una autonomía de 1 a 3 días para cargas críticas. Cuanto mayor sea la dependencia del nodo, más importante será contar con varios días de reserva.
4. Dimensiona la batería mediante la profundidad de descarga útil. Utiliza el 80 % o el 90 % según el sistema y la tecnología instalada; no cuentes con el 100 % de la capacidad nominal.
5. Calcula el panel con las HSP del lugar. Divide la energía diaria, ya incrementada con el margen de ineficiencias, entre las horas de sol pico y el rendimiento real. No utilices una cifra de irradiación genérica como si fuera un dato de tu ubicación.
6. Aplica la secuencia de conexión batería → panel → carga. Verifica polaridad, tensión, protecciones y compatibilidad antes de conectar el router.
7. Haz una primera iteración de seguimiento. Registra consumo, producción y estado de la batería. Si el nodo cambia, vuelve a calcular en lugar de añadir capacidad a ciegas.
Calcula con datos locales, instala con orden y revisa con una medición continua.
Un nodo wifi comunitario no se convierte en fiable por tener un panel solar. Se vuelve fiable cuando cada decisión queda justificada: el consumo está medido, la autonomía responde a una necesidad, el panel compensa las pérdidas y la batería se conecta con una secuencia segura. Empieza por la carga real, mantén el cálculo en Wh y convierte cada nueva instalación en una iteración documentada. Así la solución no solo mantiene encendido el router, sino que deja capacidades instaladas para que la red pueda crecer sin perder el control de su consumo.
