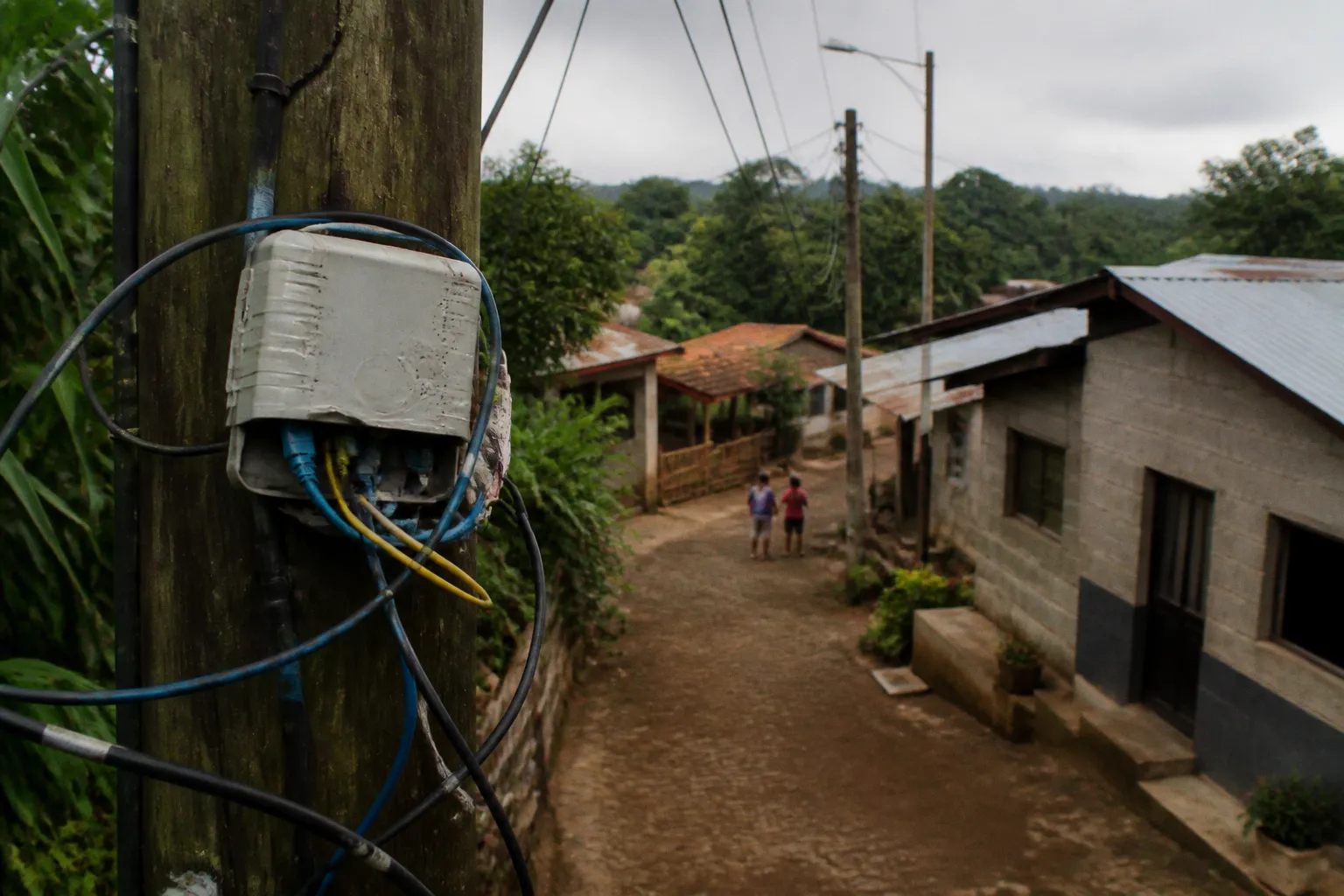

Telefonía IP comunitaria: guía de instalación con Asterisk
El teléfono fijo convencional sigue siendo caro y lento de desplegar en zonas rurales del país: obra civil, permisos y distancias hasta el armario del operador convierten cada alta en una odisea de meses.
Cuando llega, la factura mensual pesa más que su utilidad operativa. El resultado es conocido: la comunicación de voz se reduce al móvil personal, a los datos cuando los hay, y a los servicios de mensajería que dependen de la conexión compartida. La red de voz sobre IP comunitaria con software libre entra justo en ese hueco: convierte la conexión de datos disponible —aunque sea intermitente— en una centralita operativa con costes de despliegue y mantenimiento al alcance de cualquier organización local.
Diseñemos un sistema que una cooperativa, una organización vecinal o un equipo pastoral pueda mantener con pocas horas semanales de dedicación. La apuesta es concreta: un servidor Asterisk sobre hardware de bajo consumo, teléfonos físicos o softphones, y una hoja de ruta que va del prototipo en una sala hasta la operación estable con decenas de extensiones y salida al exterior por troncal SIP o gateway GSM. No es magia, es iteración disciplinada.
Arquitectura de red para voz sobre IP en entornos rurales
Antes de tocar un solo cable hay que decidir qué topología de red vamos a habitar. La voz sobre IP exige lo mismo que cualquier servicio crítico: rutas predecibles, alimentación eléctrica estable y un esquema de direccionamiento que no se reinventa cada trimestre. Define esto primero, y la configuración de Asterisk después será casi trivial.
Bloques del sistema
Cuatro piezas sostienen el modelo:
- Servidor PBX. Donde corre Asterisk. Centraliza el registro de extensiones, el plan de marcado y el enrutamiento hacia el exterior. Lo tratamos en detalle en la siguiente sección.
- Infraestructura de red local. Cableado UTP, conmutadores —gestionables o no—, puntos de acceso WiFi para terminales inalámbricos. Soporta tráfico de voz UDP/RTP que tolera mal la pérdida de paquetes y los retardos altos.
- Terminales. Teléfonos IP físicos (hardphones), softphones en el móvil o el ordenador, teléfonos analógicos conectados mediante pasarelas FXS.
- Pasarela al exterior. Troncal SIP comercial, gateway GSM con tarjeta SIM o ambas. Decisión condicionada por coste por minuto, fiabilidad y disponibilidad de conectividad.
Topologías que funcionan
| Topología | Cuándo elegirla | Ventajas | Limitaciones |
|---|---|---|---|
| Estrella con conmutador central | Cooperativa o sede vecinal con menos de 30 extensiones | Cableado simple, latencia uniforme | Punto único de fallo en el conmutador |
| Segmentada por VLAN | Red ya consolidada con tráfico de datos | Voz aislada del tráfico de datos | Requiere conmutador gestionado y configuración previa |
| Inalámbrica punto a punto | Comunidades dispersas a kilómetros | Evita obra civil | Sensible a línea de visión y clima |
| Híbrida con doble troncal | Necesidad de alta disponibilidad | Redundancia ante caída del proveedor | Coste de la segunda línea o SIM |
Para un piloto inicial, la estrella simple cubre la mayoría de los casos. Pasamos a topologías más elaboradas cuando la comunidad ya sostiene el sistema en producción.
Direccionamiento y alimentación
Reserva un rango de direcciones para los teléfonos y otro para el servidor. Lo más limpio: red 10.10.20.0/24 para datos, 10.10.30.0/24 para voz, con reservas DHCP estáticas para los terminales. Esta segmentación te permite aplicar después reglas diferenciadas de calidad de servicio.
La voz no sobrevive a los microcortes eléctricos. Cada nodo crítico —servidor, conmutador principal, punto de acceso del nodo central— debe ir sobre un sistema de alimentación ininterrumpida con al menos 30 minutos de autonomía. En zonas donde la red eléctrica es errática, evalúa complementar con un inversor y batería de ciclo profundo. La disponibilidad energética es el factor oculto que más mata proyectos VoIP.
Despliegue del servidor Asterisk sobre hardware de bajo consumo
Asterisk es una centralita de software libre con dos décadas de madurez. Soporta SIP por defecto, integra protocolos de señalización clásicos y se ejecuta sobre Linux sin despeinarse. La elección natural para un servidor asterisk para red local es la línea estable LTS: hoy la 18 o 20, con repositorio oficial y calendario de parches predecible.
Selección de hardware
| Plataforma | Coste orientativo | Capacidad estimada | Veredicto |
|---|---|---|---|
| Raspberry Pi 4 (4 GB) | Bajo | 30–50 extensiones simultáneas | Excelente para piloto y nodos medianos |
| Mini-PC x86 con SSD | Medio | 100–200 extensiones simultáneas | Mejor relación rendimiento/coste a escala |
| Servidor refurbished de torre | Bajo si hay excedente institucional | Más de 200 extensiones | Útil cuando hay stock donado |
| Portátil retirado | Muy bajo | Limitado por disipación | Solo para pruebas de concepto |
La Raspberry Pi 4 con 4 GB sigue siendo el caballo de batalla en proyectos comunitarios por su disponibilidad, precio y consumo —unos 5 W frente a 60–80 W de un sobremesa—. Para más de 50 extensiones simultáneas con códecs de alta definición, un mini-PC x86 con procesador de bajo consumo marca la diferencia.
Instalación paso a paso
1. Prepara la tarjeta o el disco. Raspberry Pi OS Lite (64 bits) en Raspberry, Debian 12 en x86. Sin entorno gráfico: Asterisk consume pocos recursos y un sistema limpio reduce superficie de ataque.
2. Actualiza el sistema base y reinicia. Trabajar sobre una base al día evita horas perdidas por dependencias huérfanas.
3. Configura el repositorio oficial de Asterisk siguiendo la guía específica de tu distribución. En Debian añade la clave GPG del proyecto y registra el repositorio estable.
4. Instala el paquete principal y las utilidades de consola. El motor Asterisk y el conjunto de herramientas CLI vienen juntos; los módulos adicionales solo si los necesitas.
5. Activa el servicio con systemd y verifica el estado. Si el arranque falla, revisa permisos sobre /var/lib/asterisk/ y /etc/asterisk/.
Una vez activo, abre la consola interactiva y comprueba la versión del motor. Si devuelve el número de build, la pila básica está en pie.
Archivos clave
Los archivos viven en /etc/asterisk/. Los tocarás a menudo, así que familiarízate con ellos:
pjsip.conf. Definición de endpoints, trunks y autenticación.extensions.conf. El plan de marcado propiamente dicho, donde decides qué pasa al descolgar y al marcar cada patrón numérico.modules.conf. Qué módulos del framework se cargan al arrancar.logger.conf. Nivel de detalle del log, esencial durante la depuración inicial.
El servidor Asterisk no necesita pantalla ni teclado. Configúralo por SSH desde otro equipo, deja la sesión con claves públicas y aplica cambios con un reload desde la consola remota. La separación entre plano de control y plano físico es lo que hace escalables estos despliegues.
Configuración de extensiones y planes de marcado
Aquí es donde el sistema empieza a sonar de verdad. Una extensión representa a un usuario o a un grupo: un auricular en la oficina, un softphone en el móvil del coordinador, un teléfono en el puesto de salud. Un plan de marcado dicta qué pasa cuando alguien marca un número: a qué extensión salta, qué troncal usa, qué tono escucha.
Anatomía de una extensión
En pjsip.conf cada extensión se articula en torno a tres bloques relacionados:
- Endpoint. Describe el dispositivo: dirección, códecs permitidos, idioma del buzón de voz y demás parámetros del terminal.
- Auth. Contiene las credenciales que el dispositivo presenta al registrarse. Usa contraseñas largas, distintas por extensión, y cámbialas con política definida.
- AOR (Address of Record). Indica a Asterisk cómo localizar la extensión: con IP fija o mediante registro dinámico del usuario.
Una buena disciplina: documenta cada extensión en una hoja de cálculo compartida con nombre del usuario, MAC del terminal, fecha de alta y contraseña asignada. Este registro vale oro cuando hay rotación de personal o auditoría tras un incidente.
Plan de marcado: qué pasa al descolgar
El contexto por defecto en extensions.conf define las reglas: qué extensión suena al marcar un número, cuánto tiempo, qué desvío aplicamos si no contesta, y qué troncal usamos para llamadas salientes. Cada extensión del dialplan se compone de varias prioridades secuenciales que van ejecutando acciones sobre el canal — desde descolgar y marcar hasta desviar o colgar.
Patrones especialmente útiles en el día a día de una comunidad:
- Grupos de timbre. Una sola extensión que suena en varios teléfonos simultáneamente, ideal en clínicas, almacenes o conserjerías.
- Captura de llamadas. Marcar un código corto contesta la llamada que esté sonando en otra extensión del mismo grupo.
- Horario de oficina. Contexto distinto que aplica reglas según día y hora, con tonos específicos fuera del horario habitual.
- Música en espera y mensajes personalizados grabados localmente en lugar de emitidos por servicios en la nube.
Una buena práctica: numera las extensiones con un plan claro. Tres o cuatro dígitos según tamaño del sitio. Reserva series por tipo: una para internos, otra para grupos, prefijo concreto para salidas externas. Cuando el sistema crece, esta disciplina evita reescribir el plan entero.
Pasarelas VoIP para llamadas externas
Una PBX aislada del mundo exterior tiene un valor limitado. La salida a la red telefónica pública —ya sea vía operador SIP comercial o vía gateway GSM local— se decide por coste por minuto, fiabilidad del proveedor y calidad esperada. No elijas la opción más barata de la lista; elige la que sigue funcionando cuando todo lo demás falla.
Opciones de salida
| Opción | Coste por minuto | Mejor uso | Consideraciones |
|---|---|---|---|
| Troncal SIP comercial | Bajo por canal | Llamadas nacionales e internacionales | Requiere conexión a Internet estable |
| Gateway GSM con SIM local | Coste de la SIM | Llamadas locales cuando falla la fibra | Necesita cobertura móvil en el nodo |
| Pasarela FXO a línea analógica | Coste de la línea fija | Sitios con línea convencional operativa | Dependencia del operador tradicional |
| Solo llamadas internas | Cero | Comunidades con tráfico local suficiente | Limita emergencias y coordinación exterior |
Configurar una troncal SIP
En pjsip.conf la troncal se modela como un endpoint que apunta al proveedor. Necesitas cuatro datos: dirección del servidor SIP del operador, usuario y contraseña de la cuenta, códecs que admite el proveedor y un DID de cabecera para recibir llamadas entrantes en la centralita.
Para verificar la salud de la troncal, haz una recarga del módulo SIP y consulta el estado de los registros desde la consola Asterisk. Si devuelve un estado registrado, la troncal está activa. Si no autentica, el problema suele estar en credenciales, en un cortafuegos que bloquea el puerto de salida o en un NAT mal configurado entre el servidor y la frontera del proveedor.
Gateway GSM: cuando la banda ancha falla
Un gateway GSM convierte llamadas entre la red móvil y la VoIP, con una tarjeta SIM local. Los módulos de Asterisk para estos dispositivos los integran como canales adicionales que el plan de marcado puede usar como salida alternativa cuando la troncal SIP se queda sin Internet.
La decisión práctica: si la red comunitaria ya cuenta con router de datos móviles y energía solar estable, evalúa mantener un gateway GSM de respaldo. La inversión se amortiza al primer corte del proveedor SIP, que en zonas rurales no es un escenario raro sino habitual.
Seguridad, monitorización y mantenimiento
Una PBX abierta a Internet sin endurecimiento queda convertida en una máquina de fraude telefónico en cuestión de semanas. No es paranoia, es experiencia acumulada del sector: los atacantes prueban extensiones por defecto, contraseñas débiles y troncales mal configuradas para desviar tráfico a destinos premium. Sin disciplina, el coste de un incidente supera el ahorro acumulado del proyecto durante meses.
Endurecimiento básico
- Contraseñas robustas. Dieciséis caracteres aleatorios por extensión y troncal. Usa un gestor institucional para almacenarlas, no la memoria de una sola persona.
- Fail2ban sobre el log de Asterisk. Bloquea direcciones IP tras varios intentos fallidos de autenticación SIP.
- TLS y SRTP para señalización y RTP cifrados. Asterisk soporta ambos; activarlos añade un certificado por nodo.
- Cortafuegos local. Cierra el puerto de señalización SIP al exterior si no es imprescindible. Si necesitas troncal externa, limita el acceso por IP del proveedor.
- Permisos de archivos. El directorio de configuración propiedad del usuario del servicio; ningún integrante del equipo con permisos de root del sistema sin motivo explícito y documentado.
Monitorización proactiva
Activa el registro detallado de llamadas y rota los logs para tener histórico. Un script diario puede alertar sobre picos inusuales de duración, llamadas a países atípicos o intentos masivos de registro, indicadores clásicos de un compromiso en curso.
Herramientas ligeras que encajan en este perfil:
- Munin para gráficas de uso de CPU, memoria y número de canales activos.
- Icinga2 o Zabbix, en su versión comunitaria, para alertas automáticas por caída del servicio.
- Asterisk REST Interface (ARI) si quieres integrar un panel propio en castellano, accesible desde el navegador de cualquier miembro del equipo.
Plan de mantenimiento mensual
Programa una hora al mes para:
1. Actualizar paquetes del sistema y reiniciar Asterisk si la actualización lo requiere.
2. Revisar logs elevando temporalmente el nivel de detalle, y volver al nivel bajo tras la sesión.
3. Verificar espacio en disco y rotación de copias de seguridad.
4. Comprobar el registro de la troncal SIP y la SIM del gateway GSM.
5. Documentar cualquier cambio en el plan de marcado y archivarlo en el repositorio compartido.
Esa disciplina separa un prototipo que funciona tres meses de una infraestructura operativa durante años.
La diferencia entre un proyecto que aguanta dos años y uno que aguanta diez casi nunca es tecnológica: es procedimental. Documenta todo, rota contraseñas, mide lo que pasa. Quien sostiene la red no es quien la diseñó, sino quien la opera con método.
De la piloto a la operación estable
Cualquier proyecto de telefonia ip rural software libre empieza como un piloto: una oficina, cinco extensiones, dos teléfonos, una troncal de prueba. La decisión clave es cuándo pasamos de piloto a operación estable, y la respuesta es operativa, no estética: cuando el sistema sostiene al menos el 80% del tráfico real de la organización sin intervención manual cada semana, está listo para escalar. Saltar este paso es la causa más frecuente de proyectos VoIP comunitarios que arrancan con entusiasmo y se apagan a los seis meses.
Fases sugeridas
| Fase | Duración orientativa | Alcance | Salida de fase |
|---|---|---|---|
| Prototipo | 4 a 8 semanas | Servidor más tres extensiones internas | Llamadas internas confirmadas sin caída |
| Piloto controlado | 2 a 3 meses | 10–20 extensiones con una troncal externa | Documentación validada por el equipo local |
| Despliegue parcial | 4 a 6 meses | Hasta 50 extensiones con gateway GSM | Procedimientos de mantenimiento asimilados |
| Operación estable | Continuo | Toda la comunidad usuaria | Plan de sostenibilidad económica aprobado |
La duración es orientativa y se ajusta a la capacidad instalada del equipo. Una organización con una persona técnica a tiempo completo avanza más rápido que una dirigida por voluntariado. Mide el avance por hitos, no por meses.
Capacidades instaladas
No entregues el sistema como una caja cerrada. Forma a dos o tres personas locales en:
- Administración básica de extensiones: altas, bajas, contraseñas.
- Diagnóstico de primer nivel: no llega audio, una extensión no se registra, un trunk no autentica.
- Copias de seguridad y restauración del directorio de Asterisk.
- Escalado a soporte externo cuando el problema supera su nivel.
Esta transferencia es la que diferencia un proyecto de cooperación de un proyecto comunitario. Sin capacidades instaladas, todo vuelve al casillero de salida cuando el técnico externo se va por la puerta.
Sostenibilidad económica
Una PBX comunitaria se sostiene cuando alguien paga el consumo eléctrico, la conexión a Internet y la renovación de hardware cada cuatro o cinco años. Modelos que funcionan sobre el terreno:
- Cuota mensual simbólica por extensión usada, ajustada al poder adquisitivo local.
- Financiación con cargo al presupuesto municipal cuando hay interés institucional.
- Modelo cooperativo donde los socios aportan una cantidad fija y reciben servicio.
- Venta de llamadas internacionales como ingreso en zonas con familia emigrada que mantiene el contacto desde fuera.
Evalúa el modelo con el equipo local antes de escalarlo. Sin sostenibilidad financiera, el sistema colapsa en menos de dos años, por bien montado que esté.
Próximos pasos accionables
- Identifica el nodo inicial. Sede de la organización o espacio comunitario con electricidad y conectividad medianamente estables.
- Levanta el inventario. Cuántos teléfonos tiene la organización, cuántos móviles con softphones disponibles, dónde hay teléfonos fijos ya instalados.
- Diseña la topología concreta tomando como punto de partida la tabla de la primera sección.
- Prepara la infraestructura energética antes de instalar nada. Sistema de alimentación ininterrumpida, protecciones de sobretensión y, en su caso, inversor solar.
- Establece el equipo local de tres personas responsables y un plan de formación de unas veinte horas impartido por el técnico que monta el prototipo.
- Documenta todo en un wiki interno con la misma estructura de esta guía: arquitectura, despliegue, extensiones, troncal, mantenimiento.
- Programa revisión trimestral durante el primer año. El sistema aprenderá contigo: ajusta parámetros, captura patrones de fallo, documenta lo que cambia.
La telefonía IP comunitaria no sustituye a la red pública; la complementa donde el mercado no llega. La diferencia entre un proyecto sostenido y uno abandonado suele estar en la disciplina operativa: hoja de ruta clara, capacidades locales formadas y un modelo de mantenimiento realista. Si tu organización ya tiene una oficina con electricidad y conexión a Internet medianamente estable, tienes casi todo lo que hace falta para empezar el lunes. Asterisk lleva dos décadas madurando exactamente para esto.
